Как выбрать торцевую насадную фрезу BAP 90°
С чего начинать подбор
Первый параметр – диаметр хвостовика (DCONMS). В серии BAP он варьируется от 16 до 60 мм. Чем больше диаметр, тем больше зубьев умещается на корпусе и тем выше производительность за один проход. Для небольших фрезерных центров с конусом BT30 или SK30 подходят корпуса с хвостовиком 16–22 мм, для станков BT40 и SK40 – 25–40 мм, для тяжёлых обрабатывающих центров – 60 мм.
Второй параметр – максимальная глубина резания (APMX). У фрез BAP она составляет от 9 до 72 мм в зависимости от типоразмера.
Когда нужна торцевая фреза 90°

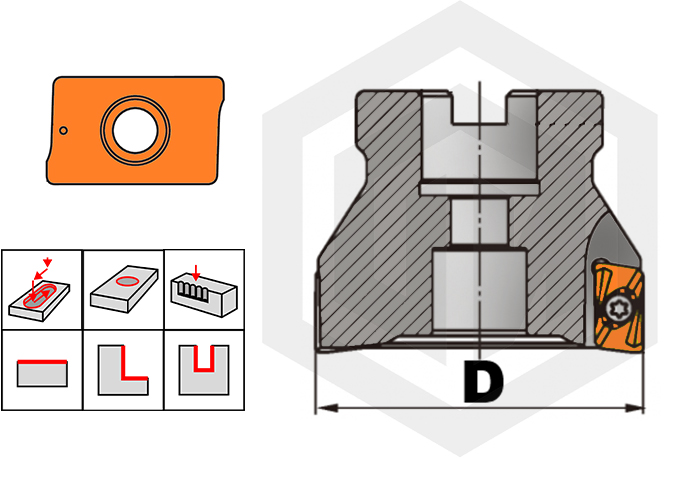

Угол в плане 90° применяют там, где требуется получить строгий прямой уступ или обработать поверхность без выталкивания детали осевой силой. При угле 45° или 60° боковая составляющая меньше, но у стенки уступа образуется фаска. BAP 90° даёт чистую вертикальную стенку – это критично при фрезеровании базовых поверхностей корпусных деталей и посадочных площадок.
Если Вам нужна насадная фреза с другим углом в плане, посмотрите соседние разделы:
– Фрезы насадные 45° для плоскостей и фасок– Фрезы насадные 60° для плоскостей и фасок
– Все фрезы торцевые насадные со сменными пластинами
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
| Хвостовик (DCONMS), мм | Размер посадочного отверстия оправки станка: 16, 20, 22, 25, 27, 32, 40 или 60 мм | Корпус фрезы садится непосредственно на оправку – несоответствие размеров исключит монтаж |
| Число зубьев (NOF) | От 4 до 12 в зависимости от диаметра и подачи | Больше зубьев – выше подача на оборот, но растёт нагрузка на шпиндель; меньше зубьев – лучше отвод стружки при черновом проходе |
| Глубина резания (APMX), мм | 9, 14, 42, 48, 56, 60, 72 мм | Определяет, за сколько проходов снимается весь припуск; выбор с запасом снижает риск перегрузки пластины |
| Общая длина (OAL), мм | От 40 до 220 мм | Влияет на вылет инструмента: чем длиннее корпус, тем больше склонность к вибрации при недостаточно жёстком зажиме |
Для монтажа фрез BAP на шпиндель станка используют оправки типа BT, SK или HSK. Подобрать подходящий держатель можно в разделе патроны и оправки для станков. Сменные пластины к корпусам серии BAP доступны в разделе пластины для фрезерования.
Часто задаваемые вопросы
Для чего нужна торцевая насадная фреза BAP 90°?
Для фрезерования горизонтальных плоскостей, прямых уступов и открытых пазов на заготовках из стали и чугуна. Угол в плане 90° формирует вертикальную стенку без фаски на переходе между плоскостями.

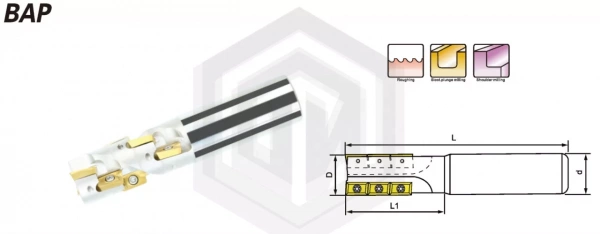

Чем торцевая фреза BAP отличается от концевой фрезы с углом 90°?
Насадная фреза устанавливается на оправку через посадочное отверстие – у неё нет хвостовика под цангу. Это даёт жёсткость при больших диаметрах (от 25 мм и выше) и позволяет работать с высокой подачей. Концевая фреза крепится в цанговый патрон и удобнее там, где нужна небольшая ширина фрезерования или работа в ограниченном пространстве.
Когда выбирать именно угол 90°, а не 45° или 60°?
Угол 90° нужен, когда требуется чистая вертикальная стенка уступа без фаски. При углах 45° и 60° стенка получается наклонной. Также 90° предпочтителен, если деталь зажата слабо – осевая составляющая силы резания при таком угле минимальна.
На что обратить внимание при работе с фрезой BAP 90°?
Проверьте соответствие диаметра хвостовика оправке станка. Контролируйте крепление сменных пластин перед каждым запуском: при черновом фрезеровании с большой глубиной резания ослабленная пластина выходит из строя за один проход. Не превышайте максимальную глубину резания (APMX), указанную для конкретного типоразмера.
Как правильно подобрать фрезу BAP 90° по параметрам станка?
Сначала определите диаметр посадочного отверстия Вашей оправки – это первый ограничитель. Выберите число зубьев. После этого сверьте максимальную глубину резания нужного типоразмера с фактическим припуском на заготовке.
