Токарные державки: типы, выбор, применение
Что такое токарная державка
Токарная державка — корпусной элемент резца, обеспечивающий механическое закрепление сменной твердосплавной пластины в заданном положении относительно оси обрабатываемой детали. Державка воспринимает силы резания и передаёт их на резцедержатель станка, одновременно задавая геометрию: угол в плане (κr), угол наклона режущей кромки (λs) и угол бокового наклона (γ).
Правильный выбор державки критичен: одна и та же пластина в разных державках даёт принципиально разное качество обработки, нагрузку на шпиндель и ресурс инструмента.
Классификация державок по ISO 5608

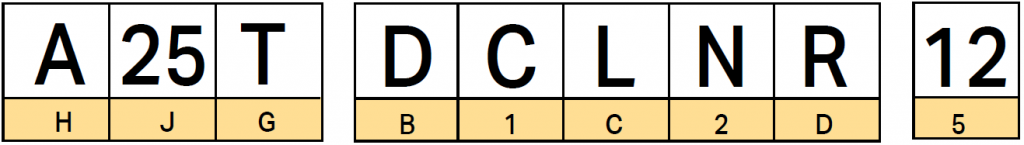

ISO 5608 регламентирует обозначение токарных державок для наружного точения и расточки. Код включает до 10 символов, каждый из которых несёт конкретную информацию. Подробная расшифровка кода описана в разделе токарного инструмента.

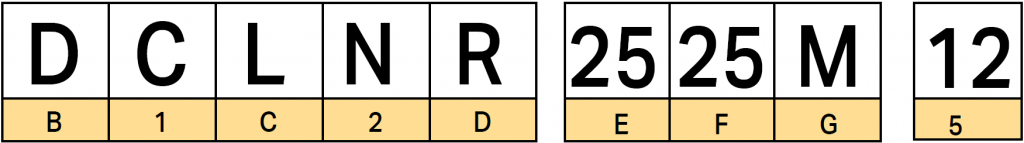

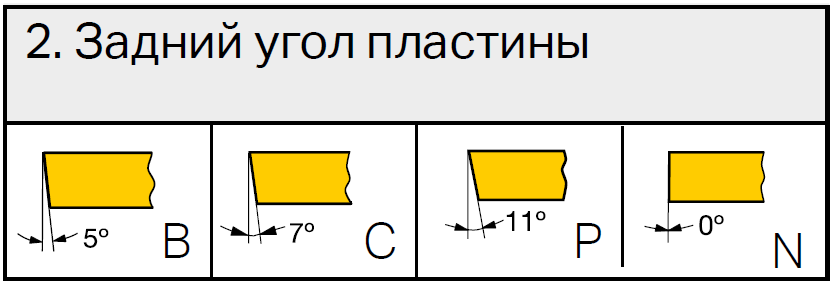

Пример: MCLNR 2525 M12 — крепление M (рычажное), пластина C (ромб 80°), тип L (κr=95°), пластина N (задний угол 0°), правое исполнение R, сечение 25×25 мм, длина M=150 мм, размер пластины 12 (IC=12,7 мм).
Типы крепления пластины в державке
| Тип (ISO) | Метод крепления | Преимущества | Применение |
|---|---|---|---|
| C (Top clamp) | Прижимная планка сверху | Просто, надёжно, для пластин без отверстия | Черновое, тяжёлые нагрузки |
| M (Mixed) | Рычаг + верхний прижим | Жёсткое + точное позиционирование | Универсальное — наиболее распространённое |
| P (Pin) | Штифт через отверстие пластины | Доступность передней поверхности | Чистовое, лёгкое точение |
| S (Screw) | Винт через отверстие пластины | Нет прижима сверху — доступность | Позитивные пластины, чистовое |
| D (Double pin) | Двойной штифт | Особо надёжное позиционирование | Прецизионное точение |

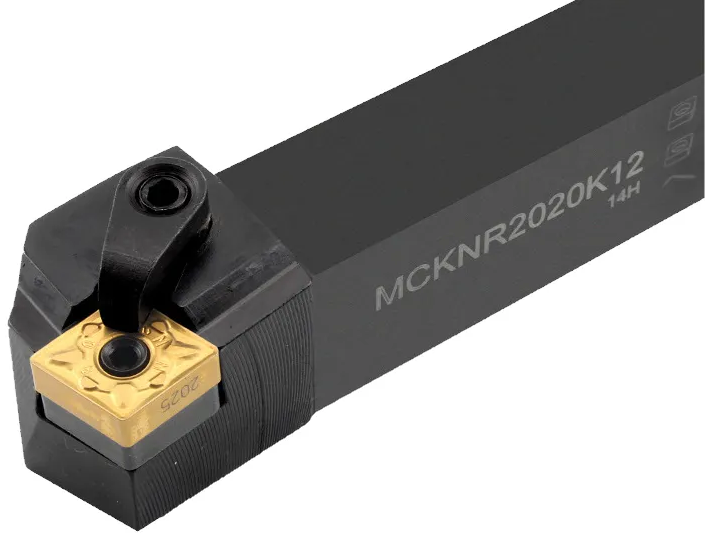

Тип M (рычажное крепление) — самый распространённый в современном производстве: обеспечивает точное базирование пластины в гнезде и надёжное удержание при высоких нагрузках. Требует пластин с отверстием (конструкция G или T по ISO 1832).
Угол в плане κr и его влияние
Угол в плане (κr) — угол между режущей кромкой и плоскостью, перпендикулярной оси подачи. Это один из важнейших параметров державки, определяющий характер нагрузки и применимость.
| κr | Тип державки | Радиальная сила | Осевая сила | Применение |
|---|---|---|---|---|
| 45° | D-тип | Средняя | Средняя | Торцевое + наружное, обильная стружка |
| 75° | K-тип | Высокая | Низкая | Подрезание торца, уступы |
| 90° (91°) | L-тип | Высокая | Очень низкая | Нежёсткие детали, тонкие стенки |
| 95° | L-тип (скошенный) | Очень высокая | Небольшая (в сторону) | Наружное точение — стандарт |
При обработке нежёстких деталей (длинные валы, тонкостенные трубы) применяйте κr = 90–95° — минимальная радиальная сила не «уводит» деталь. При черновом торцевом фрезеровании κr = 45° — наилучший баланс осевой и радиальной нагрузки.
Державки для наружного точения

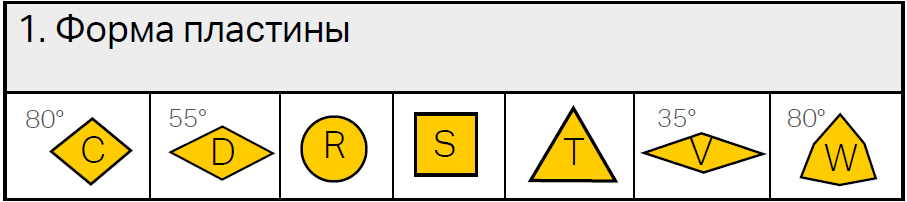

Наружное точение — основная операция, для которой предназначено большинство державок. В каталоге STI Store они систематизированы по форме пластины:
- Державки под пластины C (80°) — CNMG, CCMT. Универсальные, для черновой и получистовой обработки
- Державки под пластины D (55°) — DCMT, DCMW. Профильное, копирное, чистовое точение
- Державки под пластины T (60°) — TNMG, TCMT. Универсальные с большим числом кромок
- Державки под пластины S (квадратные) — SNMG. Тяжёлое черновое точение
- Державки под пластины V (35°) — VCMT. Острое профильное точение
- Державки под круглые пластины R — RCMT. Фасонные поверхности
- Державки под пластины W (тригональные) — WCMT. Лёгкое многопроходное точение
Расточные державки
Расточные резцы устанавливаются в расточные оправки или непосредственно в резцедержатель (для больших диаметров). Главная особенность: жёсткость системы критична — при недостаточной жёсткости расточной оправки вибрации не позволят достичь нужной Ra и точности отверстия.
В каталоге STI Store расточные резцы систематизированы по форме пластины:
- Расточные под пластины C (80°) — для стандартных отверстий
- Расточные под пластины T (60°) — для меньших диаметров
- Расточные под пластины D (55°) — профильная расточка
- Расточные под пластины V (35°) — острая расточка в стеснённых условиях
Правило выбора расточной оправки: диаметр тела оправки — не более 70% диаметра растачиваемого отверстия. Материал оправки: сталь для L/D до 4; твёрдый сплав для L/D = 4–7; антивибрационные (с демпфером) для L/D > 7.
Резьбонарезные державки
Державки для нарезания резьбы токарным методом имеют специальные гнёзда под резьбовые пластины с точным профилем. В каталоге: державки для наружной резьбы и для внутренней резьбы.
При выборе резьбонарезной державки учитывайте: минимальный шаг нарезаемой резьбы (определяет минимальную пластину), диаметр для внутренних резьб (определяет длину расточного тела державки), исполнение (правое/левое) по направлению нарезания.
Державки для канавок и отрезки
Специализированные державки для отрезки и канавочных операций: для наружных канавок, для внутренних канавок, для торцевых канавок. Применяются совместно с канавочными пластинами серий THC, TKF, GBA, GER и другими.
Державки VDI для токарных центров с ЧПУ
Токарные центры с ЧПУ используют стандарт VDI (DIN 69880) для установки инструмента в револьверную головку. Держатели VDI выпускаются в нескольких типах:
| Тип VDI | Назначение | Ссылка |
|---|---|---|
| VDI-B (с отверстием) | Токарные резцы на наружное/внутреннее точение | VDI-B |
| VDI-C (угловой) | Радиальный токарный инструмент | VDI-C |
| VDI-D (торцевой) | Осевой приводной инструмент (свёрла, метчики) | VDI-D |
| VDI-E (угловой приводной) | Радиальный приводной инструмент | VDI-E |
| VDI Сверлильный патрон | Быстросменные патроны для свёрл | VDI сверлильный |
Типоразмеры VDI: 20, 25, 30, 40, 50 — определяются моделью токарного центра. Уточняйте типоразмер в документации станка.
Алгоритм выбора токарной державки
1. Определите операцию: наружное точение / расточка / резьба / канавка / отрезка. 2. Выберите форму пластины по углу при вершине: черновое → C (80°) или S; чистовое и профильное → D (55°) или V (35°); нежёсткие детали → T (60°) κr=90°. 3. Выберите тип крепления: тяжёлые нагрузки → M-крепление; чистовое с доступностью → S-крепление. 4. Определите сечение державки по резцедержателю станка: 16×16, 20×20, 25×25 мм. 5. Выберите исполнение: правое (R) или левое (L) — по направлению подачи. 6. Уточните размер пластины (последние 2 цифры кода державки).
Таблица типов державок по операциям
| Операция | Форма пластины | Тип | Ссылка на каталог |
|---|---|---|---|
| Черновое наружное точение | CNMG (C, 80°) | MCLNR, PCLNR | Тип C |
| Чистовое наружное | DCMT (D, 55°) | MDJNR, SDJCR | Тип D |
| Нежёсткая деталь | TNMG (T, 60°) | MTJNR, PTGNR | Тип T |
| Расточка стандартная | CCMT/CCGT (C) | SCLCR расточной | Расточные C |
| Наружная резьба | Резьбовая пластина | SER/SIR | Наружная резьба |
| Наружные канавки | THC, TKF, GER | THCR, KTKF, SGER | Наружные канавки |
Часто задаваемые вопросы
Почему при одинаковом ISO-коде пластины державки разных производителей несовместимы?
ISO 5608 стандартизирует обозначение и основные геометрические параметры гнезда, но производители могут иметь незначительные отличия в конструкции крепёжного механизма (рычаг, штифт, форма гнезда). Пластина от одного производителя обычно входит в гнездо державки другого, но крепление может быть неоптимальным по жёсткости. Для ответственных чистовых операций — используйте рекомендованные производителем пары «пластина-державка».
Как выбрать сечение державки для конкретного станка?

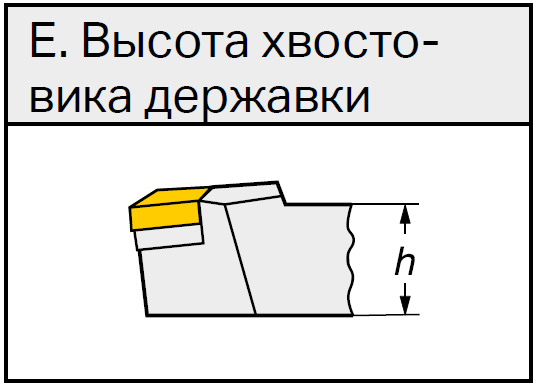

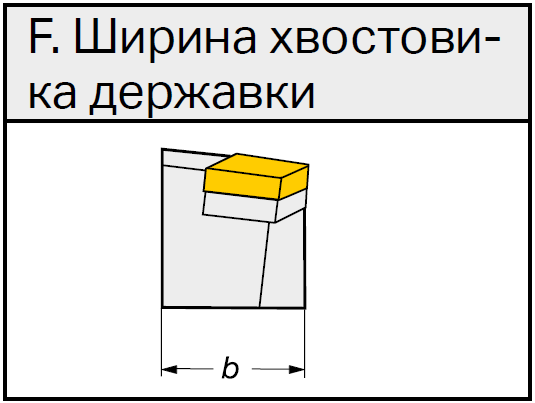

Сечение державки определяется размером паза в резцедержателе станка. Стандартные резцедержатели: 16×16 мм (лёгкие универсальные станки, D детали до 200 мм), 20×20 мм (средние токарные, D до 350 мм), 25×25 мм (стандарт для большинства ЧПУ токарных центров, D до 500 мм), 32×32 мм (тяжёлые станки). Уточняйте в паспорте станка.
Можно ли использовать правую державку на левом шпинделе?

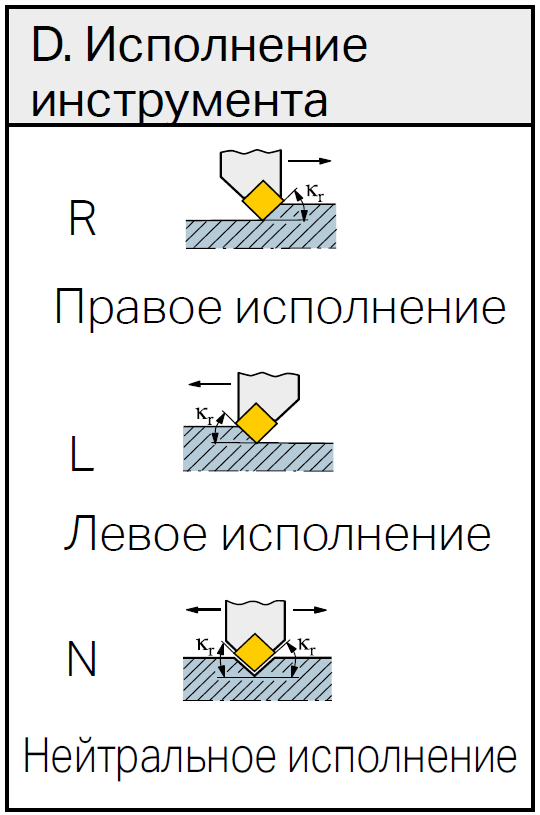

Правая (R) — для традиционного точения при подаче справа налево (от задней бабки к патрону) при левом вращении шпинделя. Левая (L) — для обратного. На большинстве универсальных токарных станков применяются правые державки (R). Токарные центры с ЧПУ с субшпинделем или обратным шпинделем используют обе ориентации.
Токарные державки и пластины в STI Store
В каталоге STI Store: полный ассортимент токарных державок по ISO для всех форм пластин, расточные резцы, резьбонарезной инструмент, инструмент для канавок и отрезки, держатели VDI. Доставка по России и Казахстану.
