Токарный резец ГОСТ или нет? Как выбрать? Что лучше?

Cодержание

      С развитием отрасли механической обработки ассортимент режущего инструмента постоянно расширяется. Появляются новые геометрии, новые сплавы, покрытия и даже новые виды инструмента. Однако не каждый пользователь режущего инструмента может и готов отслеживать новинки и отказываться от привычного инструмента в пользу нового. В конечном счёте использование новых решений является не необходимостью, а желанием попробовать что-то новое.
      Но что делать если на руках уже есть какие-то ходовые позиции, уже есть сформированные требования к инструменту и не хочется тратить время на поиск и изучение информации, а хочется купить и забыть? В этой статье мы постараемся помочь вам сделать выбор и показать наглядно какая державка с механическим креплением пластины сможет выполнить такие же операции что и державка с напайной пластиной (ГОСТовская).
      Для начала давайте рассмотрим почему вообще стоит попробовать инструмент с механическим креплением сменных многогранных пластин (СМП).

• У вас в наличии может быть всего одна державка, на которую можно устанавливать СМП с разными характеристиками например: для разных видов обработки (черновой, получистовой или чистовой), с различной стружколомающей геометрией, с различными покрытиями и др.;
• Резец с СМП это необязательно дорого, на одну токарную державку можно устанавливать пластины разных производителей (соответственно разной цены), но только одной формы и размера. Для смены производителя нужно лишь подобрать правильную форму пластины, толщину и тип закрепления;
• СМП не нужно затачивать просто поверните пластину и работайте дальше, при этом каждая пластина имеет постоянные геометрические размеры (значения углов, радиусов и др.), следовательно точки привязки не изменяются;
• Токарные державки имеют разные системы закрепления, при этом во время закрепления пластины не создаются термические напряжения, как после пайки, что увеличивает срок службы пластины и державки.

• В связи с особенностями закрепления, часто область державки, которая фиксирует пластину на державке более массивная чем у резцов с напайными пластинами;
• Так как державка может служить долгое время, позволяет использовать разные свойства пластин и имеет своеобразную систему закрепления, все эти факторы формируют высокую стоимость;
• Большая часть державок нацелена на общую обработку, не все производители имеют узконаправленны решения для специальной обработки. Малое количество таких инструментов не уменьшает трудоёмкости изготовления их, что создаёт высокую стоимость на такой инструмент.

• Резец с напайной пластиной не имеет системы закрепления, поэтому имеет меньшие габариты в сравнении с резцами с СМП;
• Возможность перетачивания пластины на другой радиус, форму или ширину позволяет создать резец для обработки специальных поверхностей;
• При аккуратном использовании резец может работать пока не сточится твёрдосплавная пластина, а это довольно длительный период времени;
• Относительно низкая стоимость инструмента.

• Напайные пластины не имеют стружколомающей геометрии, допускается возможность формирования простейшего стружколома «лунка»;
• Для разных видов обработки или материалов необходим подходящий резец, а это значит, что количество позиций растёт;
• Для припаивания твёрдосплавной пластины к державки нужно оборудование или обращение в стороннюю организацию;
• Пайка может быть некачественной или вызывать микротрещины на пластине, что негативно сказывается на стойкости инструмента;
• Время переточки инструмента при затуплении режущей кромки или поломке пластины может быть длительным.

      Нельзя сказать, что всё старое плохо, а новое хорошо, каждый инструмент следует применять в зависимости от условий и целесообразности. Ниже представлена таблица соответствия стандартных резцов с механическим креплением пластины и резцов с напайными пластинами, и их возможностей обработки. В таблице приведены только некоторые аналоги, на самом деле их в разы больше. Подробнее вы можете ознакомиться в нашем разделе.

Резец с напайными пластинами (ГОСТ)	Резец с механическим креплением пластин

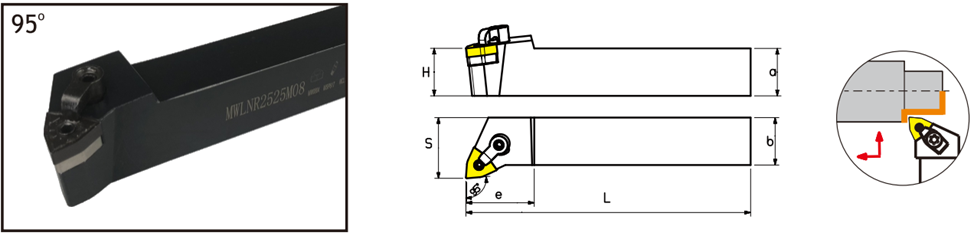

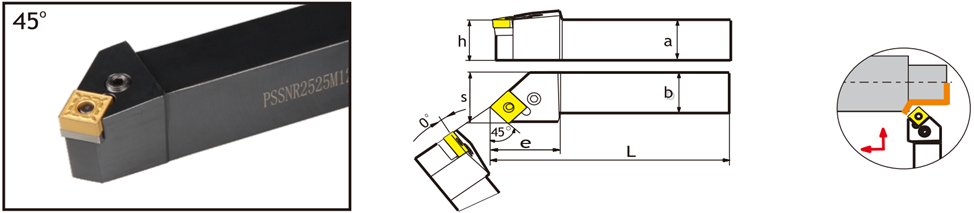

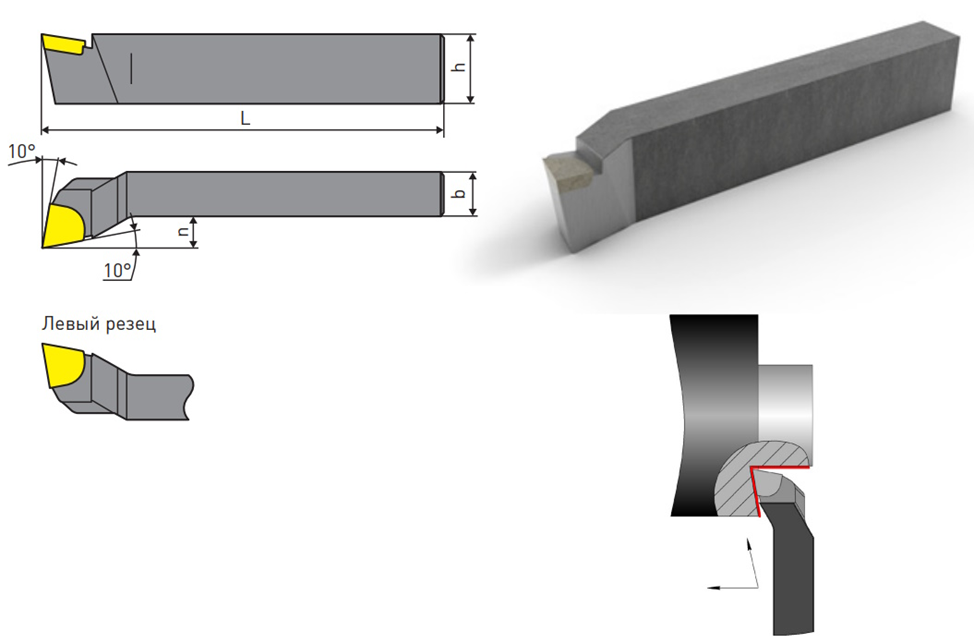

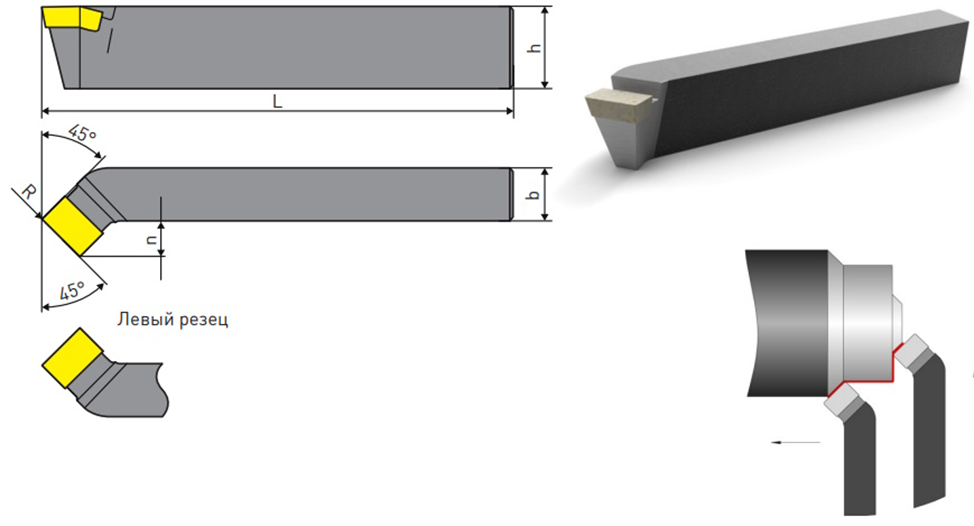

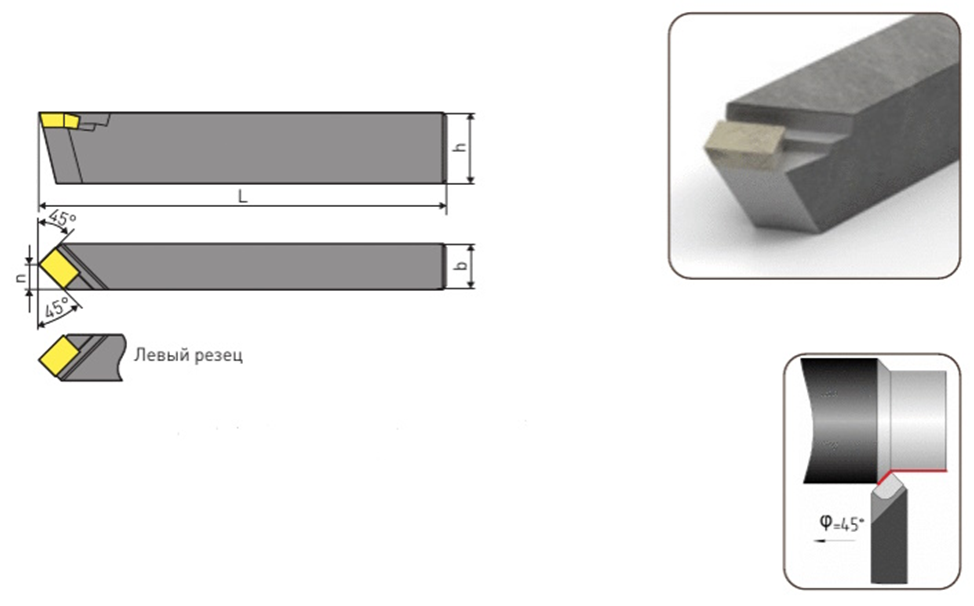

Резец токарный проходной отогнутый ГОСТ 18877	PSSNR/L MWLNR/L

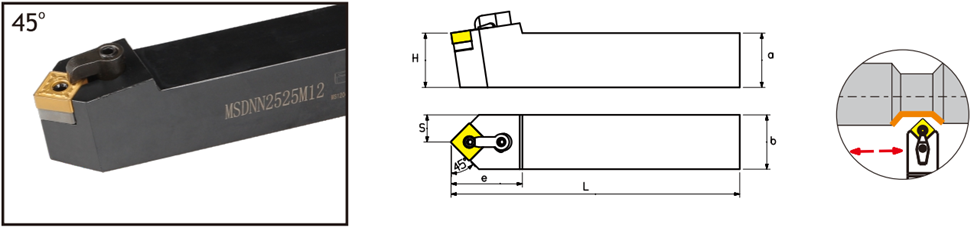

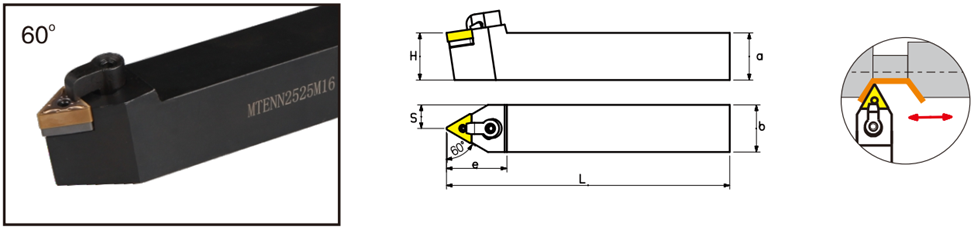

Резец токарный проходной прямой ГОСТ 18878	MSDNN MTENN

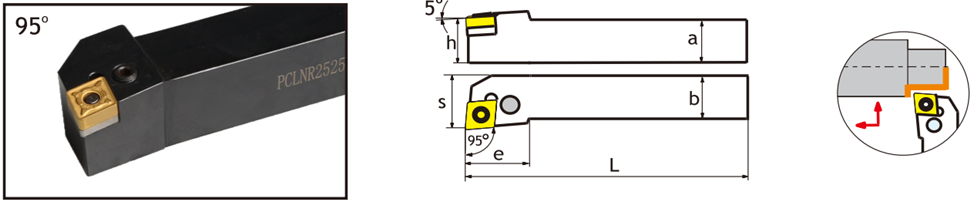

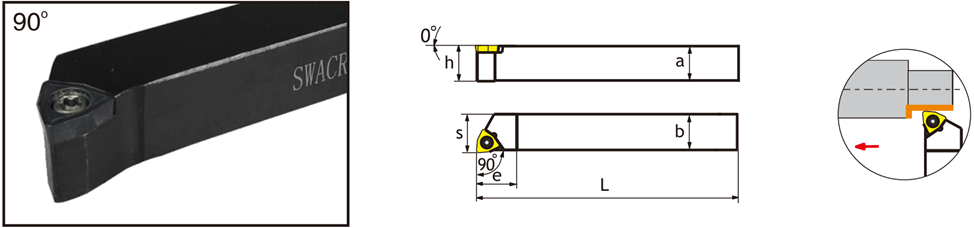

Резец токарный проходной упорный прямой ГОСТ 18879 Резец токарный проходной упорный изогнутый ГОСТ 18879	PCLNR/L SWACR/L

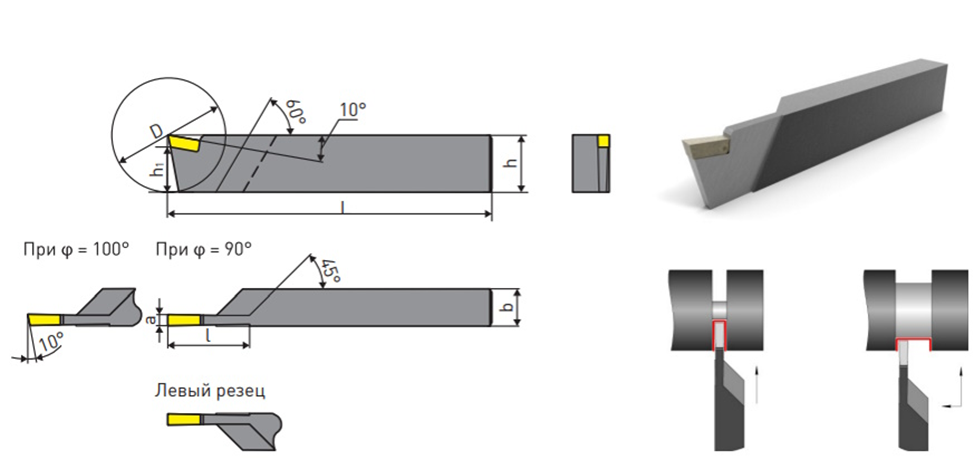

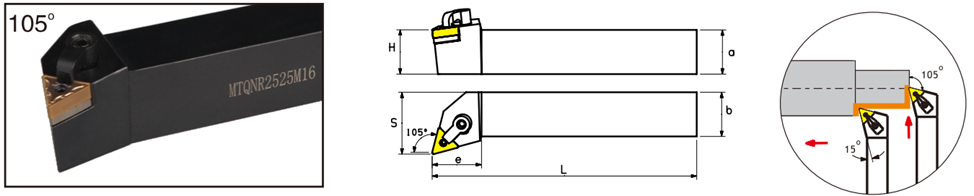

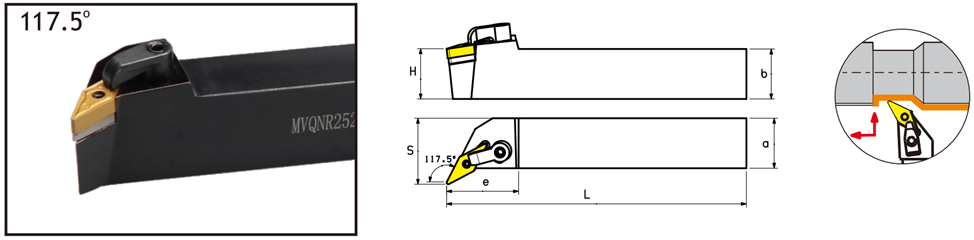

Резец токарный подрезной отогнутый ГОСТ 18880	MTQNR/L MVQNR/L

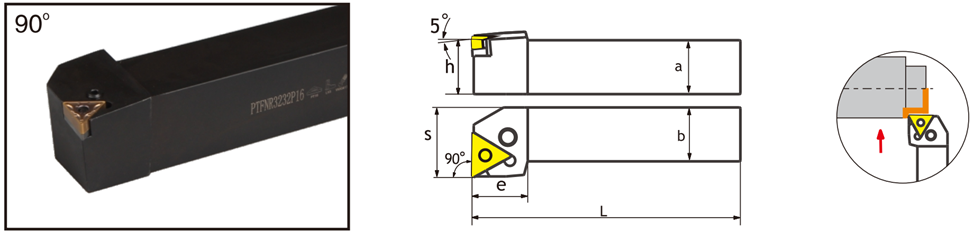

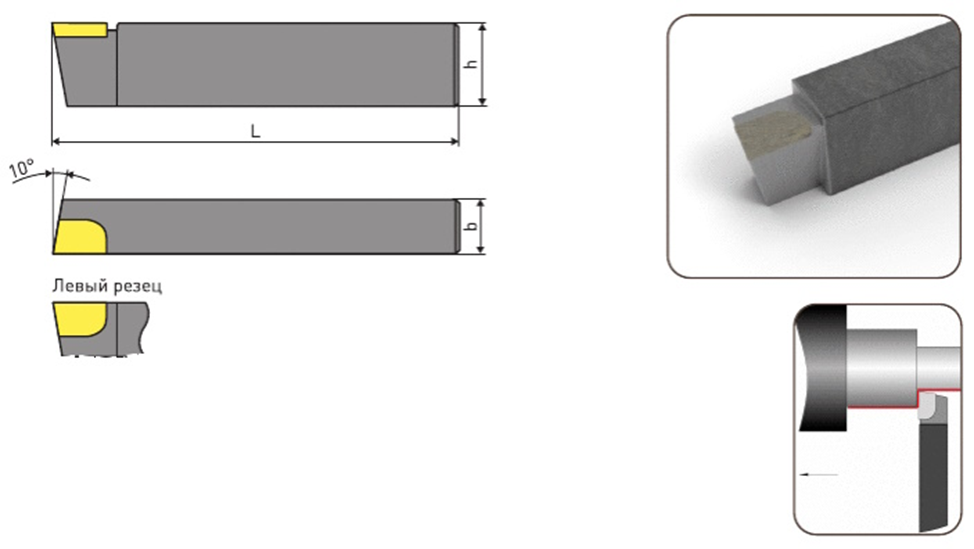

Резец токарный чистовой широкий ГОСТ 18881	PTFNR/L

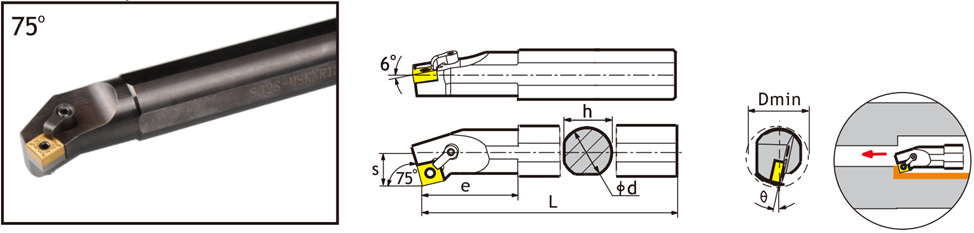

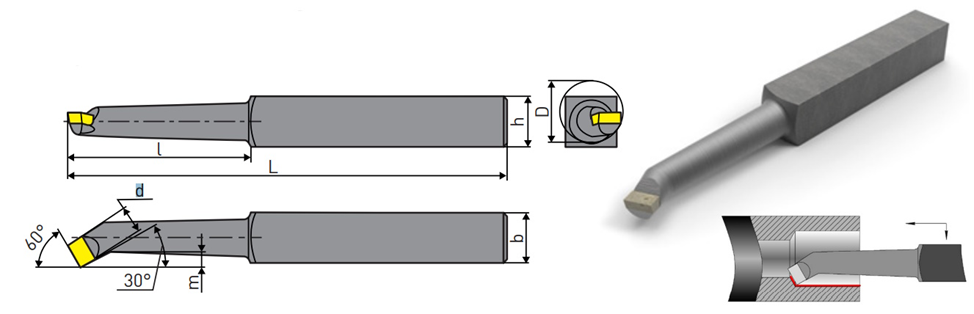

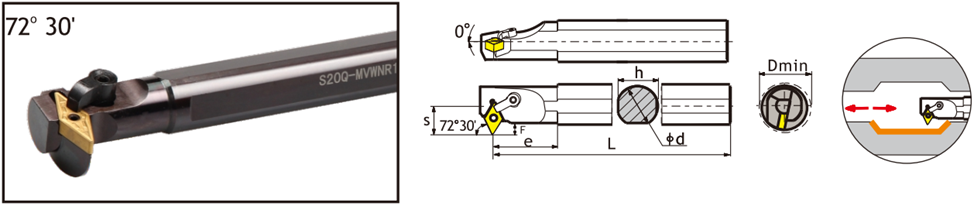

Резец токарный расточной для сквозных отверстий ГОСТ 18882	MSKNR/L MVWNR/L

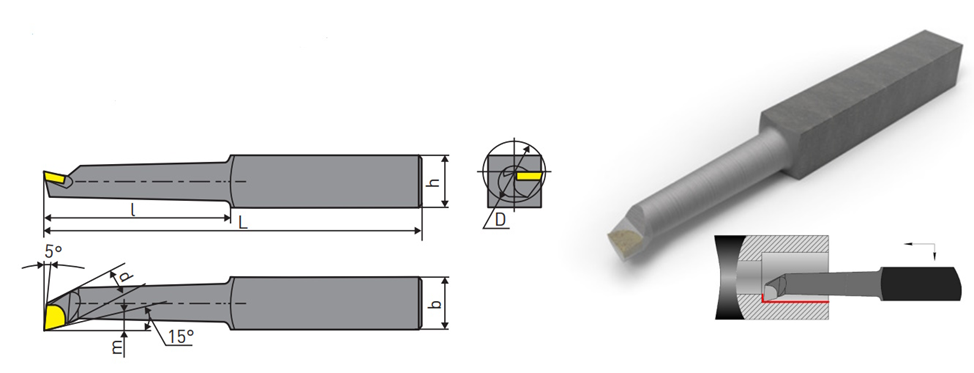

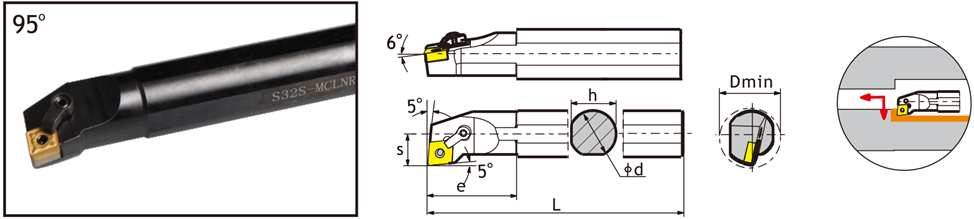

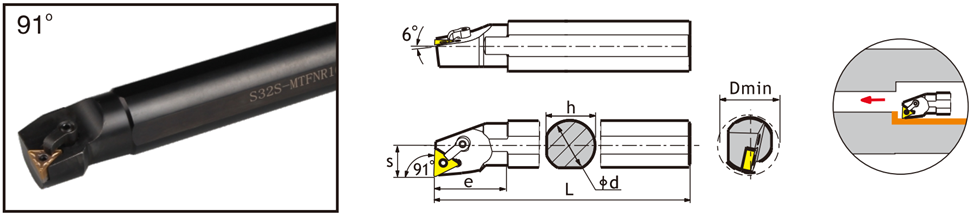

Резец токарный расточной для глухих отверстий ГОСТ 18883	MCLNR/L MTFNR/L

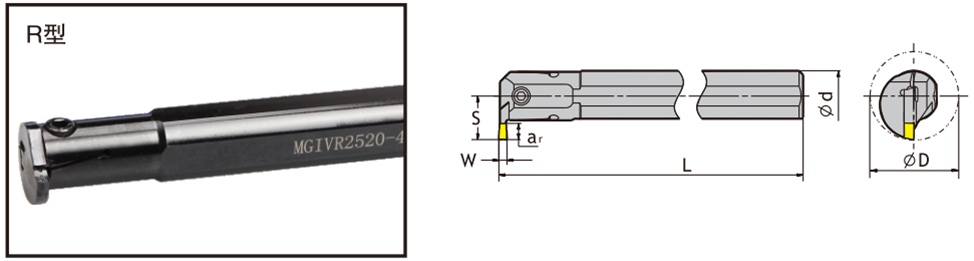

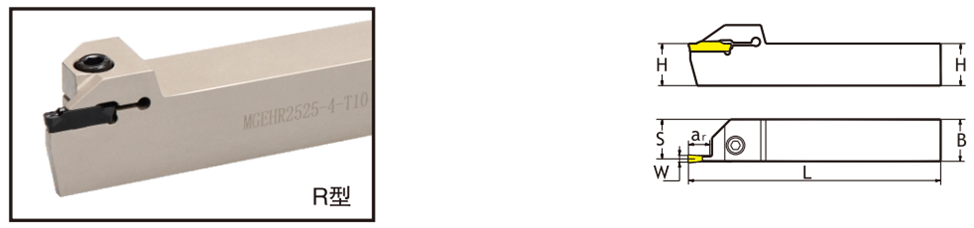

Резец токарный отрезной ГОСТ 18884	MGEHR/L MGVIR/L

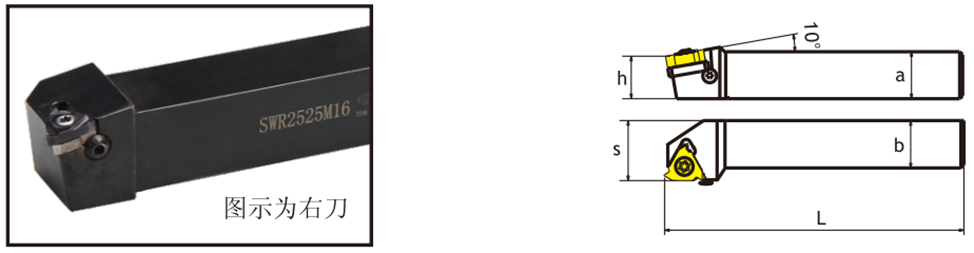

Резец токарный резьбовой наружный ГОСТ 18885	SWR/L

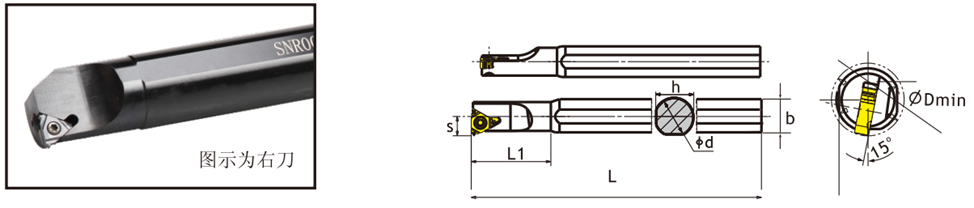

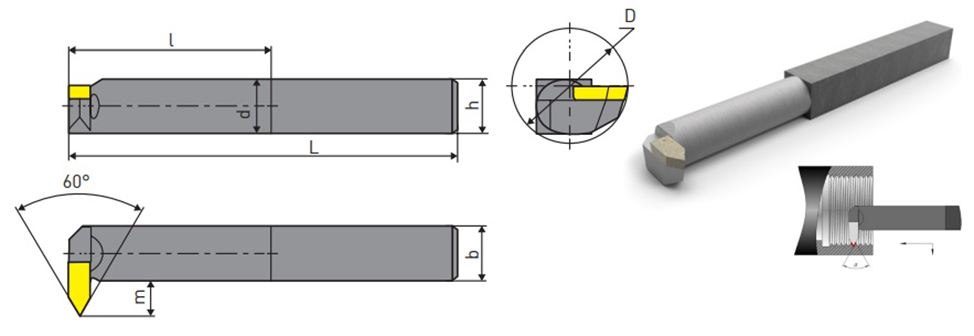

Резец токарный резьбовой внутренний ГОСТ 18885	SNR/L
