Шаг Резьбы: Ключевые Параметры и Рекомендации по Нарезанию
Резьба – это неотъемлемая часть большинства металлических соединений, используемых в машиностроении, строительстве и других отраслях промышленности. Одним из важнейших параметров резьбы является шаг резьбы, от которого зависит прочность соединения, точность монтажа и эксплуатационные характеристики деталей. В этой статье мы рассмотрим, что такое шаг резьбы, как он измеряется, и как правильно выбирать и нарезать резьбу в зависимости от задач.
Что такое шаг резьбы?

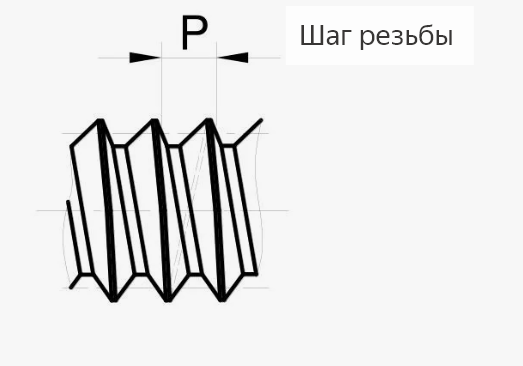

Шаг резьбы – это расстояние между двумя соседними витками резьбы, измеренное вдоль оси резьбы.
Этот параметр является одним из основных при определении типа и размера резьбы.
Шаг резьбы может быть как крупным, так и мелким, в зависимости от требуемых характеристик соединения.
Например, в метрической системе измерения шаг резьбы указывается в миллиметрах (мм).
Резьба с крупным шагом используется для создания прочных соединений, способных выдерживать значительные нагрузки, тогда как мелкий шаг обеспечивает более точное и стабильное соединение, что особенно важно при работе с тонкими и хрупкими материалами.
Виды резьбы и их шаг
Резьбы классифицируются на несколько типов в зависимости от профиля, назначения и системы измерения. Рассмотрим основные из них.
1. Метрическая резьба

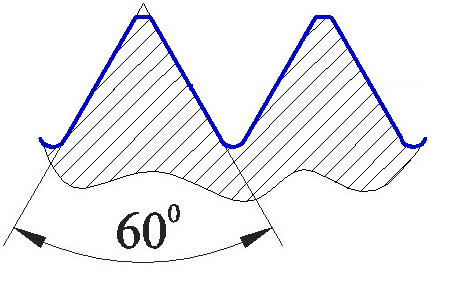

Метрическая резьба – наиболее распространенный тип резьбы, используемый в большинстве стандартных крепежных изделий. Для метрической резьбы шаг указывается в миллиметрах и может быть крупным или мелким.
Примеры обозначений:M10×1.5 – метрическая резьба диаметром 10 мм и шагом 1.5 мм.
M12×1 – метрическая резьба диаметром 12 мм и мелким шагом 1 мм.
2. Дюймовая резьба
Дюймовая резьба используется в системах, основанных на английской системе мер. Шаг резьбы в этом случае измеряется количеством витков на дюйм (TPI, Threads Per Inch).
Примеры обозначений:1/4"-20 UNC – дюймовая резьба диаметром 1/4 дюйма с 20 витками на дюйм.
1/2"-13 UNC – дюймовая резьба диаметром 1/2 дюйма с 13 витками на дюйм.
3. Трубная резьба
Трубная резьба применяется в соединениях труб и фитингов.
Она может быть как метрической, так и дюймовой, в зависимости от системы стандартов.

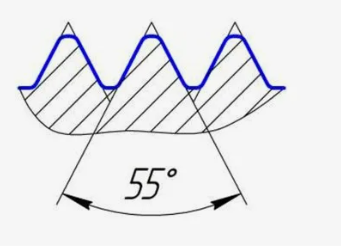

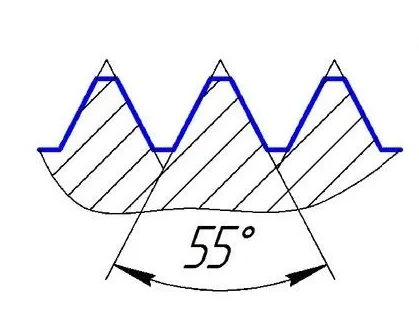

Важно учитывать, что в трубной резьбе часто используются специальные стандарты, такие как BSP (British Standard Pipe) или NPT (National Pipe Thread).
Пример обозначения: G1/2 – трубная резьба диаметром 1/2 дюйма (BSP).
Измерение шага резьбы
Шаг резьбы можно измерить несколькими способами в зависимости от доступного оборудования и требований к точности.
1. Резьбомер
Резьбомер – это специальный инструмент, который используется для быстрого измерения шага резьбы. Он представляет собой набор пластин с вырезанными профилями различных резьб, которые накладываются на исследуемую резьбу для определения её шага.
2. Штангенциркуль
Штангенциркуль позволяет измерить шаг резьбы путём измерения расстояния между вершинами двух соседних витков. Этот метод подходит для крупных резьб, но требует осторожности и точности.
3. Оптический метод
Оптические методы измерения используются в случае необходимости высокой точности. Суть метода заключается в визуальном сравнении исследуемой резьбы с эталонной резьбой с использованием оптических приборов.
Выбор шага резьбы в зависимости от задачи
При выборе шага резьбы важно учитывать несколько факторов, которые влияют на прочность, точность и долговечность резьбового соединения.
1. Нагрузка на соединение
Для соединений, испытывающих значительные нагрузки, рекомендуется использовать резьбы с крупным шагом. Это связано с тем, что крупный шаг обеспечивает большую площадь соприкосновения витков, что увеличивает устойчивость к разрушению под нагрузкой.
2. Точность соединения
В случаях, когда важна высокая точность и стабильность соединения, например, при работе с тонкими стенками или в условиях вибраций, предпочтение отдаётся резьбе с мелким шагом. Мелкий шаг позволяет создать более плотное соединение, которое менее подвержено самопроизвольному ослаблению.
3. Условия эксплуатации
Для агрессивных сред или повышенных температур также рекомендуется выбирать резьбы с мелким шагом, так как они лучше противостоят воздействию внешних факторов. Кроме того, в таких условиях важно использовать соответствующие материалы и покрытие для защиты резьбового соединения.
Нарезание резьбы: инструменты и технологии
Для качественного нарезания резьбы необходимо выбрать подходящий инструмент и технологию. В зависимости от типа и диаметра резьбы используются следующие инструменты:
1. Метрические и дюймовые метчики
Метчики – это основной инструмент для нарезания внутренней резьбы в отверстиях. Они могут быть ручными или машинными, в зависимости от способа применения.
![Picture background](https://service.pride.ru/public/upload/b5e0330ba9d3b701abc7c3140dafc927-2020-08-21-11-07.jpg)
2. Резьбонарезные плашки
Плашки используются для нарезания наружной резьбы на валах, шпильках и других цилиндрических заготовках.
Они бывают круглые и разрезные, что позволяет адаптировать их под различные диаметры.
3. Твердосплавные пластины
Твердосплавные пластины применяются в современных станках с ЧПУ для высокоточного нарезания резьбы на больших партиях деталей.
Они обеспечивают высокую скорость обработки и долгий срок службы.
Процесс нарезания резьбы с использованием резьбонарезной плашки.
Заключение
Шаг резьбы – важный параметр, от которого зависит качество и долговечность резьбового соединения. Правильный выбор шага резьбы позволяет создать надёжное и точное соединение, которое будет эффективно работать в течение всего срока службы изделия. Однако успех работы во многом зависит от правильного выбора инструмента для нарезания резьбы.
В нашем интернет-магазине представлен широкий ассортимент метчиков, плашек и твердосплавных пластин, которые идеально подойдут для нарезания резьбы любого типа и размера. Выбирая качественный инструмент, вы обеспечиваете точность и долговечность своих соединений, что особенно важно в современных условиях производства.
