Научим расшифровывать инструмент !
На сегодняшний день существует масса стандартов для обозначений металлорежущего инструмента, но все же большинство стандартов между собой схожи и можно найти совпадения. Практически у всех производителей шифр читается с лево – на право, через него можно узнать: название сменного инструмента, – форму, радиус, допуск, длину режущей кромки, форму стружколома и т. д.
Этот шифр позволяет подобрать полноценную замену инструменту с нужными характеристиками.
Приведены четыре основных мировых стандарта: ГОСТ; DIN; ISO; EN.
Рассмотрим стандарт – ISO.
Во всех международных стандартах материалы поделены на 6 групп: P – сталь, M – нержавеющая сталь, K – чугун, N – алюминий, S – жаропрочные сплавы, H – закаленные стали.
Для обработки этих материалов используется множество инструментов, разберем два из них, твердосплавные сменные пластины и державки.
Пластины подразделяются на: для точения, для отрезки и обработки канавок, резьбонарезные.

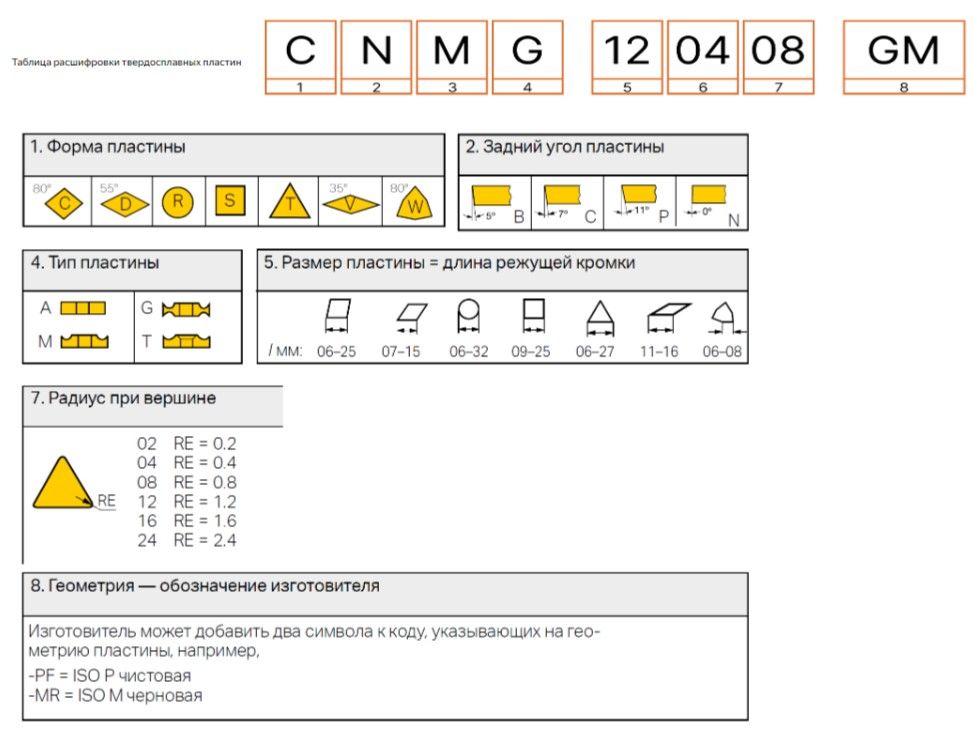

Расшифруем для примера пластину CNMG120408-GM JT1125 STI;
Смотрим первые 4 буквы CNMG:
- C - Форма пластины ромб 80°
- N - задний угол пластины 0°
- M - Эта буква отвечает за размеры допуска пластины, на это можем не заострять внимание.
- G - Двустороння пластина с отверстием
Примечание:
Особое внимание при выборе стоит уделить только двум параметрам:
Форма пластины, для правильного выбора нужной формы
Тип пластины, для выбора двусторонней пластины G и односторонней пластины M 120408
- 12 - Длина режущей кромки
- 04 - Толщина пластины
- 08 - Радиус на конце пластины
- GM - Стружколомающая геометрия. В данном случае получистовой стружколом.

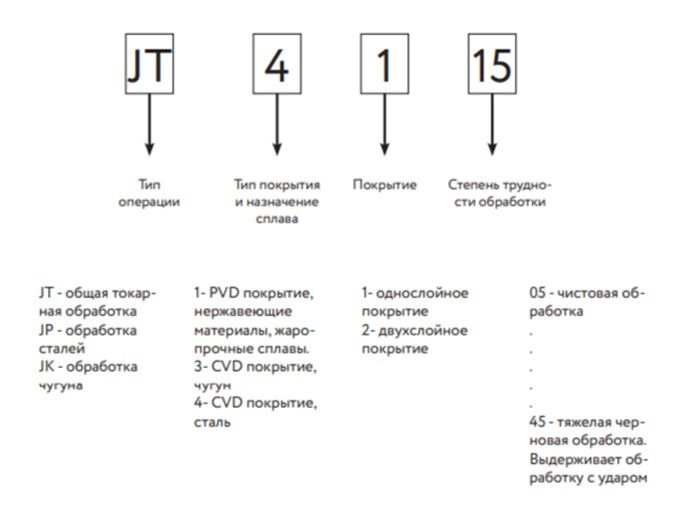

- JT1125 – сплав
- STI – бренд
Совместимость пластины и державкиДля того, чтобы определить подойдет ли пластина к токарной державке, должны сойтись 3 критерия:
- Форма пластины
- Задний угол
- Длина режущей кромки пластины
Как видно из примера, пластина CNMG120408-GM подходит к токарной державке DCLNR2525M12:
Форма пластины C, задний угол N и длина режущей кромки совпадают.
Так же не обходимо что бы совпадала система крепления пластины.
Отрезные пластины, пример QCMB030004N-GM JT3125 STI
Третья группа – резьбовые пластины, пример 16ER-1.75ISO JT1020 STI
Державки
Преимущества:
Стойкость пластин гораздо выше, чем у напайных резцов
После износа пластин их не нужно перетачивать, а нужно всего лишь сменить пластину или перевернуть на целую кромку
Большой выбор державок и пластин для конкретных задач

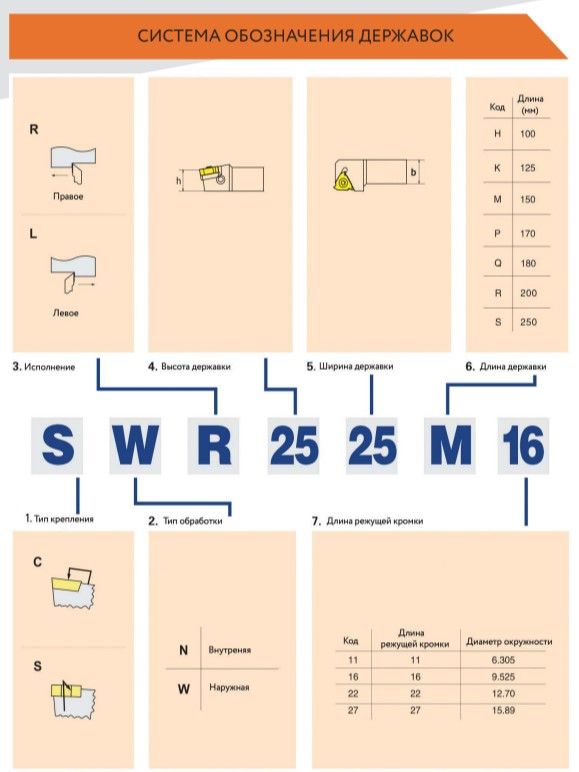

Выбор державок.Схема расшифровок токарных державок:
Токарные державки подбираются под определенные задачи: наружное точение, внутренняя обработка, отрезка или нарезание резьбы, следующий важный шаг определить подходящую форму пластины под задачу .
Также необходимо учитывать такие параметры, как: требования по высоте и ширине державки, габаритные размеры самой обрабатываемой детали: особенно важно для внутренней обработки и канавки.
По маркировке державки можно определить назначение, форму и прочие технические особенности инструмента.
У державок для внутреннего точения (или как принято их называть – расточные оправки) немного иной порядок обозначений, но принцип подбора пластины остается тот же.
И третья группа: державки и пластины для нарезания резьбы:
