Что такое резьбофреза и как она работает

Cодержание

   Доброго времени суток, сегодня в нашем техническом блоге мы поговорим о резьбофрезах и их применении.

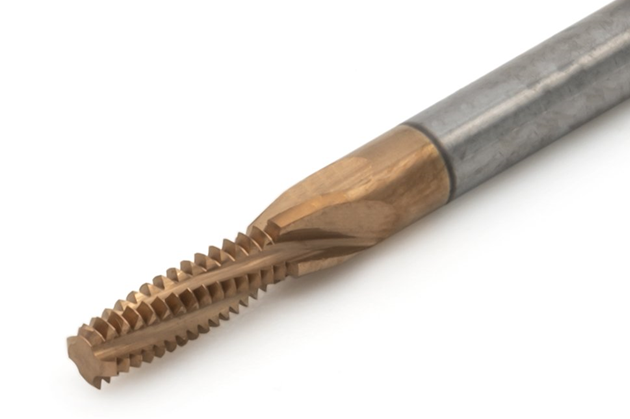

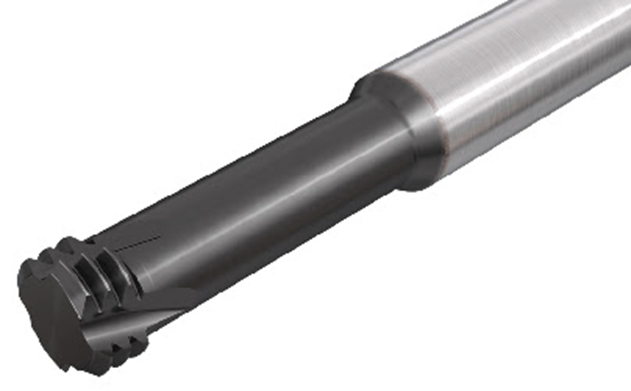

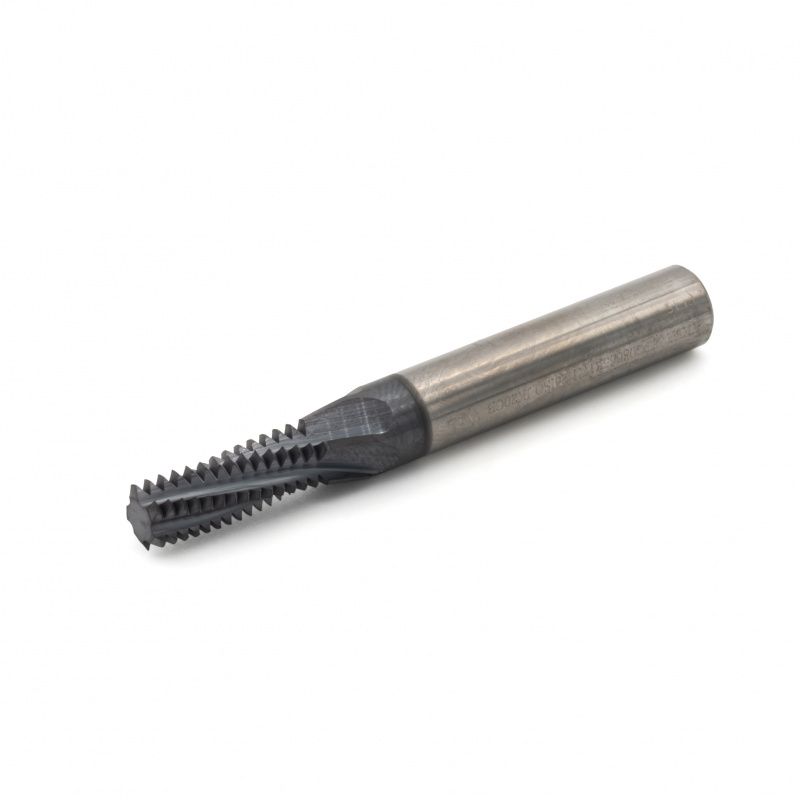

   Резьбофреза – это твёрдосплавный режущий инструмент, предназначенный для нарезания резьбы методом фрезерования. Основное достоинство резьбофрез, это возможность обрабатывать несколько резьб одним инструментом, однако основным ограничением по применению этих инструментов является наличие станка с ЧПУ, с возможностью движения по винтовой интерполяции.

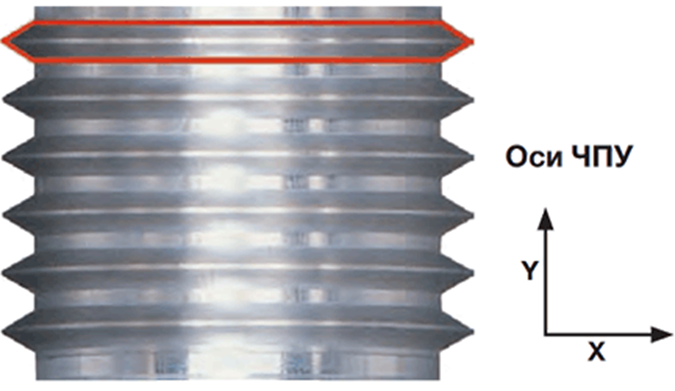

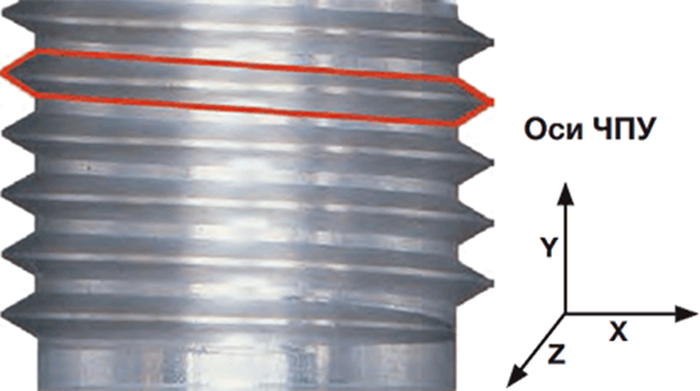

      В отличии от другого осевого инструмента для нарезания резьбы у резьбофрез нет наклона спирали. Это значит, что, если метчик врезаясь в отверстие формирует резьбу самостоятельно, резьбофреза для этого требует подачи по вертикальной оси Z (рис. 1). То есть если исключить движение по вертикальной оси Z, и выполнить обработку, то резьбофреза сформирует кольцевые канавки, но не резьбу (рис. 2).

Рис. 1                                                                   Рис. 2

• Резьбофрезы являются надежным инструментом с повышенной стойкостью;
• Одной фрезой возможна обработка левой и правой резьбы, на разных диаметрах снаружи и внутри детали;
• Возможно корректировать допуск резьбы при нарезании;
• Образование мелкой стружки при обработке;
• Обработка резьбы в глухом отверстии может быть выполнена на всю длину отверстия (почти до касания дна);
• Допускается обработка большинства материалов;
• При поломке инструмента, фреза легко удаляется из отверстия;
• Низкие усилия резания, позволяют обрабатывать даже тонкостенные детали.

• Производительность резьбофрез ниже, чем у метчика или плашки;
• Необходимо оборудование с ЧПУ с возможностью обработки по винтовой интерполяции.

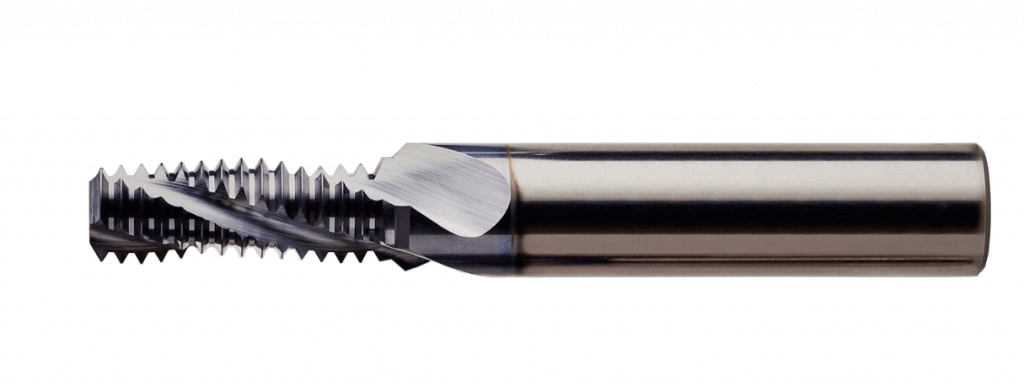

Полновитковая резьбофреза Формирование резьбы на всю длину фрезы, быстрый и производительный способ. Фреза может нарезать только фиксированный шаг резьбы. Рекомендуется для жёстких заготовок.
Трёхвитковая резьбофреза Формирование резьбы с низким усилием резания, меньшее количество отклонений и вибраций. Фреза может нарезать только фиксированный шаг резьбы. Рекомендуется для нежёстких заготовок.

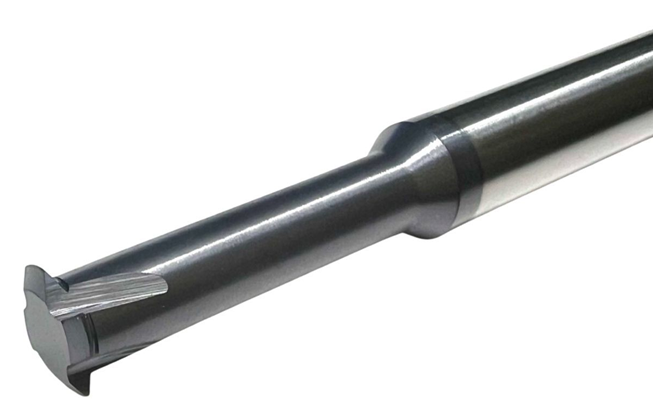

Одновитковая резьбофреза Может иметь полный и не полный профиль зуба, а также может обрабатывать резьбу с разными шагами (в пределах своего диапазона), например резьбофреза М16х2, может обработать резьбу М16 с шагом до 2 мм. Рекомендуется для нежёстких заготовок.

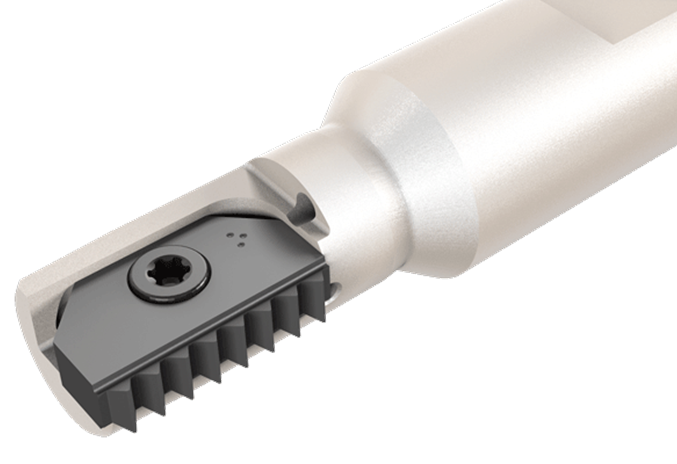

Резьбофреза со сменными пластинами Экономичное современное решение, на одну фрезу можно устанавливать пластины для обработки различных резьб. Фреза может нарезать только фиксированный шаг резьбы.
