Как выбрать токарный резец CTGNR/L
Токарные резцы CTGNR/L применяют для наружного точения. В эту группу входят правые державки CTGNR и левые CTGNL. При подборе важно учитывать не только направление исполнения, но и размер хвостовика, тип устанавливаемой пластины и систему ее закрепления.
В разделе используются державки под треугольные пластины TNGN 1604**. Пластина фиксируется системой C – прижимом сверху. Если требуется посмотреть другие исполнения наружного токарного инструмента, перейдите в раздел резцов для наружного точения. Для державок с треугольной пластиной также доступна отдельная категория резцов с T-треугольными пластинами.
С чего начинать подбор

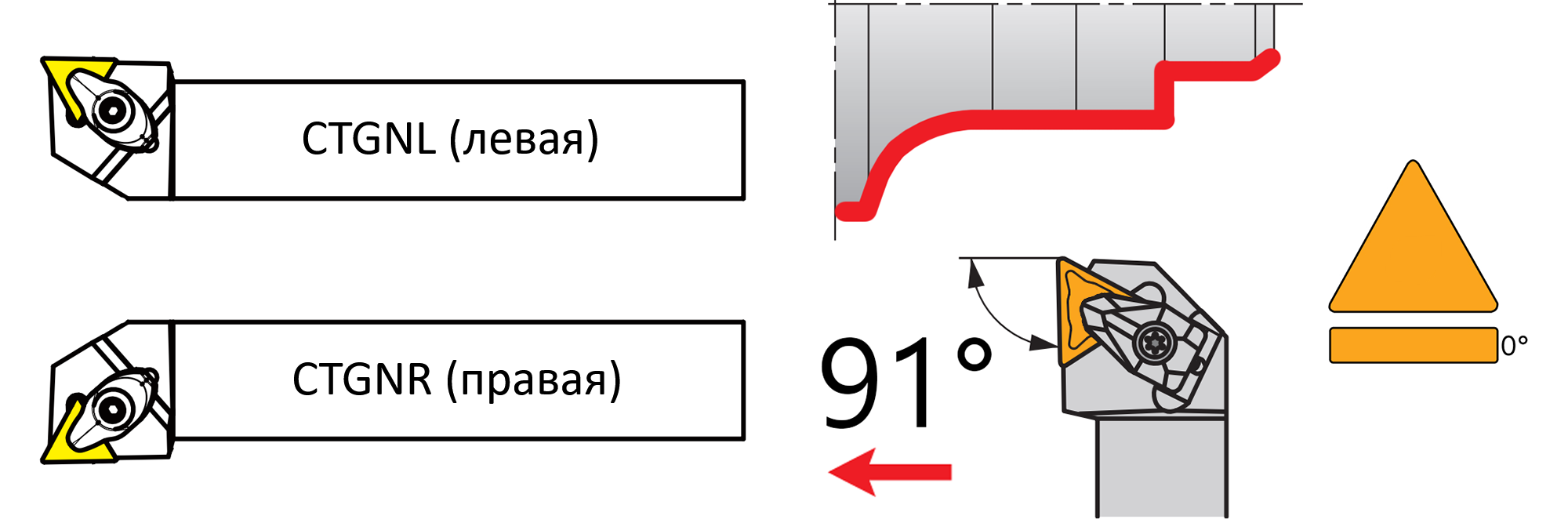

Сначала определите направление державки. В каталоге есть правое исполнение CTGNR и левое CTGNL. Это позволяет подобрать токарный резец под требуемое направление обработки на станке.
Следующий параметр – размер хвостовика. Для представленных моделей он составляет 25×25 мм. Перед покупкой проверьте соответствие этого размера резцедержателю станка. Общая длина державки составляет 150 мм.
Когда выбирают CTGNR/L
Такую державку выбирают, когда для наружного точения требуется токарный инструмент под T-треугольную пластину. Для CTGNR/L предусмотрены пластины TNGN 1604**, размер пластины – 16. Подходящие сменные пластины можно найти через поиск пластин TNGN.
Если нужна державка под другую форму пластины, можно сравнить CTGNR/L с резцами с C-ромбическими пластинами или резцами с W-тригональными пластинами.
Что проверить перед покупкой
| Параметр | Что проверять | Зачем это нужно |
|---|---|---|
| Исполнение | Правое CTGNR или левое CTGNL | Чтобы выбрать державку под требуемое направление обработки |
| Размер хвостовика | 25×25 мм | Для совместимости с резцедержателем станка |
| Тип пластины | TNGN 1604** | Чтобы установить совместимую режущую пластину |
| Размер пластины | 16 | Чтобы исключить несовпадение пластины и посадочного места державки |
| Система крепления | C – прижимом сверху | Чтобы учитывать конструкцию закрепления сменной пластины |
| Общая длина | 150 мм | Чтобы проверить соответствие державки условиям установки на станке |
Перед тем как купить токарный резец CTGNR/L, сопоставьте правое или левое исполнение, хвостовик 25×25 мм и пластину TNGN 1604**. Такой подход позволяет подобрать державку токарную вместе с совместимой сменной пластиной без несоответствия основных присоединительных параметров.
Часто задаваемые вопросы
1. Для чего нужен токарный резец CTGNR/L?
CTGNR/L предназначен для наружного точения и работает со сменными треугольными пластинами TNGN 1604**.
2. Чем CTGNR отличается от CTGNL?
CTGNR имеет правое исполнение, CTGNL – левое. При подборе выбирайте вариант под требуемое направление обработки.
3. Когда выбирать именно CTGNR/L?
Когда для наружного точения требуется державка под T-треугольную пластину TNGN 1604** с системой закрепления прижимом сверху.
4. На что обратить внимание при работе?
Проверьте правильность установки сменной пластины и соответствие державки выбранному направлению обработки.
5. Как правильно подобрать токарный резец CTGNR/L?
Сопоставьте исполнение CTGNR или CTGNL, хвостовик 25×25 мм, общую длину 150 мм и совместимость с пластиной TNGN 1604**.
