CVD или PVD покрытие на режущий инструмент: что выбрать и почему

Покрытие — это тонкая, но принципиально важная защитная «броня» режущего инструмента. Именно оно определяет, как долго инструмент будет резать без смены и насколько высокую скорость обработки можно поддерживать без потери качества. Два основных метода нанесения — CVD и PVD — принципиально различаются не только технологией, но и результатом: разные напряжения в покрытии, разная острота кромки, разная стойкость при разных условиях. Разбираем всё детально.

Зачем нужно покрытие

Незащищённый твёрдый сплав при резании испытывает несколько разрушительных механизмов одновременно: абразивный износ, адгезию (налипание обрабатываемого материала), диффузионное растворение при высоких температурах, окисление. Покрытие создаёт барьер между основой сплава и зоной резания:

• Твёрдость покрытия (25–40 ГПа) против абразивного износа
• Химическая инертность (Al₂O₃) против диффузионного растворения
• Низкий коэффициент трения против адгезии
• Теплоизоляция — защита основы от тепла зоны резания

Современные покрытия повышают стойкость инструмента в 3–10 раз по сравнению с незащищённым сплавом.

Структуры покрытий

По внутренней структуре покрытия делятся на три типа:

Однослойные покрытия

Единственный равномерный слой химического соединения. Простая технология, применяется преимущественно для быстрорежущих сталей (HSS) и стандартного инструмента (TiN, TiCN). Не оптимальны для современных операций на высоких скоростях.

Многослойные (градиентные) покрытия

Чередование нескольких функциональных слоёв: нижний — для адгезии к подложке; средние — для твёрдости и термобарьера; верхний — для защиты и визуальной диагностики износа. Пример: TiCN + Al₂O₃ + TiN в CVD. Каждый слой выполняет свою функцию.

Нанослоистые (нанокомпозитные) покрытия

Чередование сотен или тысяч сверхтонких слоёв (5–50 нм каждый). Слои настолько тонкие, что трещина, достигнув границы слоёв, не может её пробить — отклоняется и «гасится» вдоль границы. Значительно более высокая ударостойкость и трещиностойкость при той же суммарной толщине. Применяются в современных PVD-покрытиях типа TiAlN/TiN, AlCrN/TiN.

PVD: физическое осаждение

Процесс PVD (Physical Vapour Deposition) происходит в вакуумной камере при температуре 400–600°C. Металл-мишень (Ti, Al, Cr...) испаряется или распыляется в вакууме. Атомы металла реагируют с реактивным газом (N₂, CH₄) и осаждаются на поверхности инструмента в виде нитридного или карбонитридного покрытия.

Для равномерного нанесения инструменты в камере постоянно вращаются — это обязательный шаг, отличающий PVD от CVD. Перед загрузкой инструмент подвергается многостадийной ультразвуковой очистке для обеспечения адгезии.

Основные PVD-покрытия

• TiN — нитрид титана. Золотой цвет. Универсальное, первое коммерческое покрытие. Рабочая T° до 600°C.
• TiCN — карбонитрид. Серо-синий. Высокая твёрдость, стойкость к абразивному износу.
• TiAlN — нитрид титана-алюминия. Тёмно-серый/фиолетовый. До 800–900°C. Самое распространённое PVD-покрытие сегодня.
• AlTiN — больше Al, ещё выше температуростойкость. Для сухой обработки.
• AlCrN — хром вместо титана. Для жаропрочных суперсплавов.

CVD: химическое осаждение

CVD (Chemical Vapour Deposition) — покрытие образуется в результате химической реакции газов на поверхности инструмента в реакторе при температуре 800–1100°C. Газы (TiCl₄, N₂, H₂, CH₃CN и другие) подаются в камеру, реагируют у поверхности пластины и последовательно осаждают слои покрытия.

Высокая температура процесса обеспечивает диффузию между покрытием и подложкой — исключительно высокая адгезия. Нет необходимости вращать инструмент — покрытие равномерно наносится на все поверхности без изменения положения в камере. CVD не подходит для HSS (быстрорежущей стали) — температура отпуска HSS около 550°C, при 800–1100°C сталь потеряет твёрдость.

MT-CVD: среднетемпературный вариант

Для снижения отрицательных эффектов высоких температур был разработан MT-CVD (Medium Temperature CVD) — осаждение при 700–850°C с использованием ацетонитрила (CH₃CN) вместо традиционных газов. MT-CVD позволяет получить плотный TiCN-слой при более низкой температуре, сохраняя вязкость подложки. Большинство современных CVD-пластин для токарной обработки используют именно MT-CVD для нижнего TiCN-слоя.

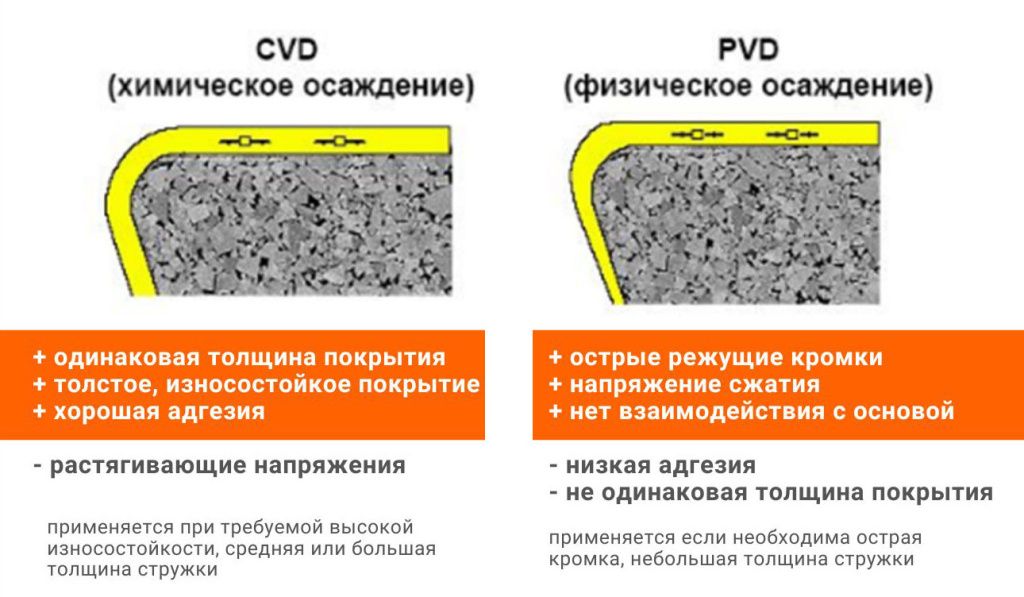

Внутренние напряжения: ключевое различие

Одно из фундаментальных различий между CVD и PVD — характер внутренних напряжений в покрытии:

Именно разница в напряжениях объясняет, почему PVD предпочтителен при прерывистом резании и фрезеровании, а CVD — при непрерывном точении на высоких скоростях.

Острота кромки и адгезия

PVD: острая кромка, сложная адгезия

• Низкая температура процесса → нет деградации острой кромки. PVD сохраняет геометрию кромки без скругления — критично для острых геометрий (нержавеющие, алюминий, чистовое точение)
• Более низкая адгезия → требуется многостадийная ультразвуковая очистка перед нанесением
• Неравномерная толщина покрытия на сложных профилях (решается вращением в камере)

CVD: тупее кромка, отличная адгезия

• Высокая температура → небольшое скругление кромки при нанесении. Это снижает остроту, но повышает прочность кромки при больших нагрузках
• Диффузия при высокой температуре → исключительная адгезия, слой «приварен» к подложке
• Одинаковая толщина покрытия на всех поверхностях

Область применения: CVD vs PVD

Практический алгоритм выбора

1. Определите тип инструмента: если это фреза или сверло HSS — только PVD. Твёрдосплавная пластина — CVD или PVD.
2. Оцените характер резания: непрерывное → CVD предпочтительно. Прерывистое → PVD.
3. Определите материал заготовки: нержавеющие, жаропрочные, алюминий → PVD. Конструкционные стали и чугуны при высоких Vc → CVD.
4. Учтите требования к остроте: нужна острая кромка (нержавеющие, чистовые операции) → PVD. Нагруженная черновая кромка → CVD-скругление не критично, а прочность полезна.

Сводная таблица: CVD vs PVD

FAQ: CVD или PVD?

Почему для фрезерования стандартом является PVD, а не CVD?

При фрезеровании каждый зуб фрезы входит и выходит из материала на каждом обороте — это прерывистое резание с ударом. CVD-покрытие с растягивающими напряжениями при многократных ударных циклах быстро трескается и скалывается. PVD со сжимающими напряжениями значительно лучше переносит ударные нагрузки — именно поэтому все фрезерные пластины и монолитные фрезы покрываются методом PVD.

Зачем на токарную пластину наносят золотой слой TiN сверху CVD?

TiN-слой выполняет функцию индикатора износа: золотистое покрытие легко видно визуально. Как только золотистый слой стирается и обнажается серый TiCN или Al₂O₃-слой — пластина достигла определённого уровня износа. Это позволяет без микроскопа отслеживать состояние инструмента при производственном контроле.

Можно ли определить тип покрытия визуально?

Частично — по цвету: золотой = TiN (CVD верхний или чистый PVD TiN); тёмно-серый/фиолетовый = TiAlN (PVD); серо-синий = TiCN; серый/белёсый = Al₂O₃ (виден только если верхний TiN-слой сношен). Но точно определить метод нанесения визуально невозможно — нужна информация производителя.

Почему для алюминия рекомендуют PVD TiN или вообще без покрытия?

Алюминий химически взаимодействует с алюминием в составе TiAlN → налипание (BUE). TiN инертен по отношению к алюминию, не взаимодействует химически. Острая кромка PVD не образует задирания. В идеале для алюминия — полированные незащищённые кромки из монолитного твёрдого сплава или DLC-покрытие (алмазоподобный углерод) — нулевое налипание.

Нужно ли разное покрытие для наружного и внутреннего точения?

Тип покрытия определяется прежде всего материалом заготовки и характером резания, а не наружное/внутреннее. При растачивании длинных отверстий (L/D > 5) повышается риск вибраций — что косвенно означает переменную нагрузку, и PVD (ударостойкое) становится предпочтительнее. В остальном — принципы выбора те же, что для наружного точения.
