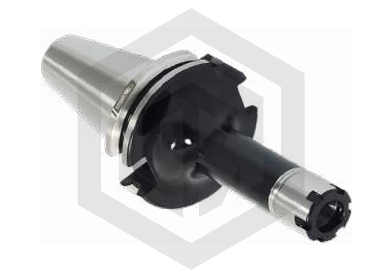

| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER11 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 16 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-7 |
| Производитель | STI |
| Тип конуса | BT50 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 160 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | STI |
| Тип конуса | BT50 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 160 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT50 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 160 |
| Диаметр, D мм | 22 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT50 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | STI |
| Тип конуса | BT50 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT50 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 22 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 160 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 160 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 160 |
| Диаметр, D мм | 22 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER11 |
| Функциональная длина, мм (LF) | 160 |
| Диаметр, D мм | 16 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-7 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER25 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 35 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 2-16 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER20 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 28 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-13 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 22 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER11 |
| Функциональная длина, мм (LF) | 100 |
| Диаметр, D мм | 16 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-7 |
| Производитель | STI |
| Тип конуса | BT30 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 22 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
| Производитель | STI |
| Тип конуса | BT30 |
| Тип цанги | ER11 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 16 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-7 |
| Производитель | STI |
| Тип конуса | BT40 |
| Тип цанги | ER16 |
| Функциональная длина, мм (LF) | 70 |
| Диаметр, D мм | 22 |
| Тип патрона | BT-ERM |
| Диаметр крепления инструмента, мм d (DCONWS) | 1-10 |
Как выбрать цанговый патрон mini с конусом BT
Цанговый патрон BT ERM отличается от стандартных ER патронов укороченным корпусом. Его ставят, когда каждый миллиметр вылета инструмента критичен. Например, при глубокой выборке металла в замкнутых полостях или при обработке мелких деталей на высоких оборотах.
Главное преимущество мини‑цангового патрона — жёсткость. Короткий корпус меньше пружинит на врезании. Это заметно на стали и титане. Для алюминия разница в вылете не так важна, но BT ERM всё равно даёт более чистую поверхность за счёт меньших вибраций.
Какой размер конуса выбирать? Под фрезерный станок с ручной сменой инструмента чаще берут цанговый патрон bt40. Это золотая середина по мощности и распространённости. Лёгкие обрабатывающие центры с ЧПУ комплектуют bt30 патрон. Тяжёлое фрезерование и черновая выборка — зона bt 50 патрон. Мини‑ERM линейка есть во всех трёх типоразмерах.
Важный момент — посадочный диаметр под цанги. На странице вы видите таблицу с размерами. BT ERM выпускают под ER11, ER16, ER20 и ER25. Самый ходовой — цанговый патрон er11. Он держит инструмент до 7 мм. Цанговый патрон er16 и цанговый патрон er20 — универсалы для фрез до 12–13 мм. Цанговый патрон er25 берут под концевые фрезы до 16 мм.
Где именно применяют мини‑цанговый патрон:
- чистовая обработка глубоких карманов в пресс‑формах;
- фрезерование мелких штифтов и тонких стенок;
- работа на станках с ограниченным пространством над столом;
- высокоскоростная обработка (HSM) закалённой стали.
Перед покупкой проверьте совместимость. Вам нужно три параметра: тип конуса шпинделя (BT30, BT40 или BT50), максимальный диаметр хвостовика вашего инструмента и нужный размер цанги. Если берёте цанговых патронов купить сразу несколько штук — убедитесь, что все они одной серии ERM, иначе длина корпуса будет разной.
Цанговый патрон станка с маркировкой BT ERM нельзя путать с обычным BT ER. У мини‑версии короче корпус и часто меньше диаметр фланца. Поэтому она не подойдёт под стандартные гайки ER с ключом — нужно смотреть совместимость конкретной модели.
Если вы работаете на настольном ЧПУ или компактном вертикальном центре — мини цанговый патрон даст вам больше свободы. На крупных станках с BT50 его используют редко, только для специальных операций. Но на BT30 и BT40 — это стандарт для чистовых проходов.
Поэтому перед заказом чётко определитесь: вам нужен минимальный вылет — берите ERM. Если важна универсальность и возможность работать длинными фрезами — смотрите обычную серию ER. В каталоге есть оба варианта.
Соседние размеры конуса:
BT30 цанговый патрон ERMBT50 цанговый патрон ERM
По размеру цанги внутри серии ERM:
| Параметр | Что проверять |
|---|---|
| Тип конуса | BT30 / BT40 / BT50 |
| Диапазон цанг | ER11, ER16, ER20, ER25 |
| Вылет патрона | Минимально необходимый вылет |
После подбора по таблице остаётся только подобрать цанги нужного диаметра. Обратите внимание, что мини‑патроны иногда требуют специальный тонкий ключ. Уточняйте при заказе.
Часто задаваемые вопросы
1. Для чего нужен цанговый патрон BT ERM?
Для зажима инструмента в шпинделе BT, когда стандартный ER патрон того же конуса не влезает в рабочую зону из-за своего наружного диаметра. ERM уже — проходит туда, где обычный упирается в стенку детали или соседний инструмент.
2. Чем отличается BT ERM от обычного BT ER?
Меньшим наружным диаметром корпуса. При одинаковом конусе (BT30, BT40, BT50) и одинаковой цанге (ER11–ER25) ERM имеет более тонкое «тело». Длина корпуса при этом может быть такой же или чуть меньше — но главное отличие не в длине, а в поперечном сечении.
3. Когда выбирать именно мини‑цанговый патрон?
Когда обрабатываете глубокую полость с узким входом, сложную отливку или деталь со сближенными переходами. Или когда на шпинделе установлен соседний инструмент (например, расточная головка) и стандартный патрон заденет её своим корпусом.
4. На что обратить внимание при работе?
На жёсткость из-за меньшего диаметра. ERM при равной длине проигрывает стандартному ER в сопротивлении на изгиб. Это заметно на черновых проходах по стали. Для тяжёлого съёма берите полномерный BT ER. Для чистовой обработки и труднодоступных мест — ERM.
5. Как правильно подобрать цанговый патрон под станок и задачу?
Первым делом — конус шпинделя (BT30, BT40, BT50). Затем — максимальный диаметр хвостовика вашей фрезы. Под него выбираете серию цанг (ER11 до 7 мм, ER16 до 10 мм, ER20 до 13 мм, ER25 до 16 мм). И только потом решаете: нужен ли вам ERM вместо ER. Если диаметр патрона критичен — берите ERM. Если нет — ER будет жёстче.
