Сплавы твердосплавных пластин: группы ISO P/M/K/N/S/H и выбор по условиям
Марка твёрдого сплава — второй по важности параметр выбора пластины после формы и стружколома. Ошибка в выборе сплава ведёт либо к быстрому износу (сплав слишком мягкий для данных условий), либо к выкрашиванию кромки (слишком хрупкий). ISO стандартизировал систему обозначений по группам обрабатываемых материалов: P, M, K, N, S, H — каждая группа описывает класс материалов с общими свойствами при резании. Внутри каждой группы цифры 01–50 указывают на позицию сплава в диапазоне «износостойкость ↔ вязкость».
Система ISO: группы материалов
Стандарт ISO 513 делит все обрабатываемые материалы на 6 групп по характеристикам стружкообразования, теплопроводности и износа инструмента. Каждой группе присвоен цвет и буква:
| Группа | Цвет | Материалы | Характер стружки |
|---|---|---|---|
| P | Синий | Конструкционные, инструментальные, легированные стали, сталь для отливок | Длинная, сливная |
| M | Жёлтый | Нержавеющие стали (аустенитные, ферритные, мартенситные), дуплекс | Вязкая, тягучая |
| K | Красный | Серый чугун, ковкий чугун, высокопрочный чугун (ЧВГ) | Хрупкая, порошкообразная |
| N | Зелёный | Алюминиевые сплавы, медные сплавы, другие цветные металлы | Пластичная, мягкая |
| S | Коричневый | Жаропрочные суперсплавы (Inconel, Hastelloy), титановые сплавы | Жёсткая, короткая |
| H | Серый | Закалённые стали (HRC 45–68), отбелённый чугун, твёрдые наплавки | Хрупкая, горячая |

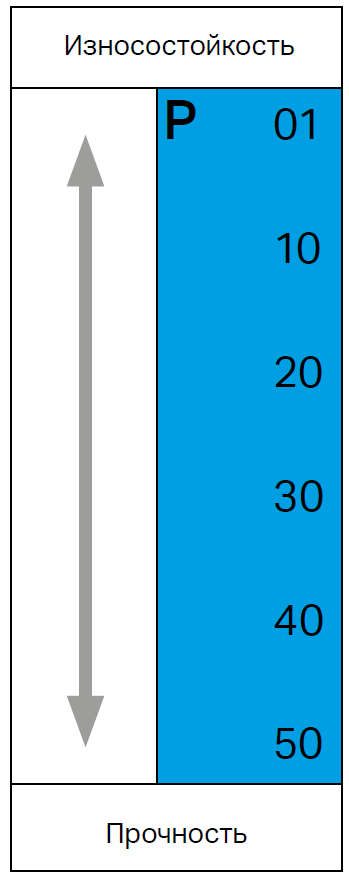

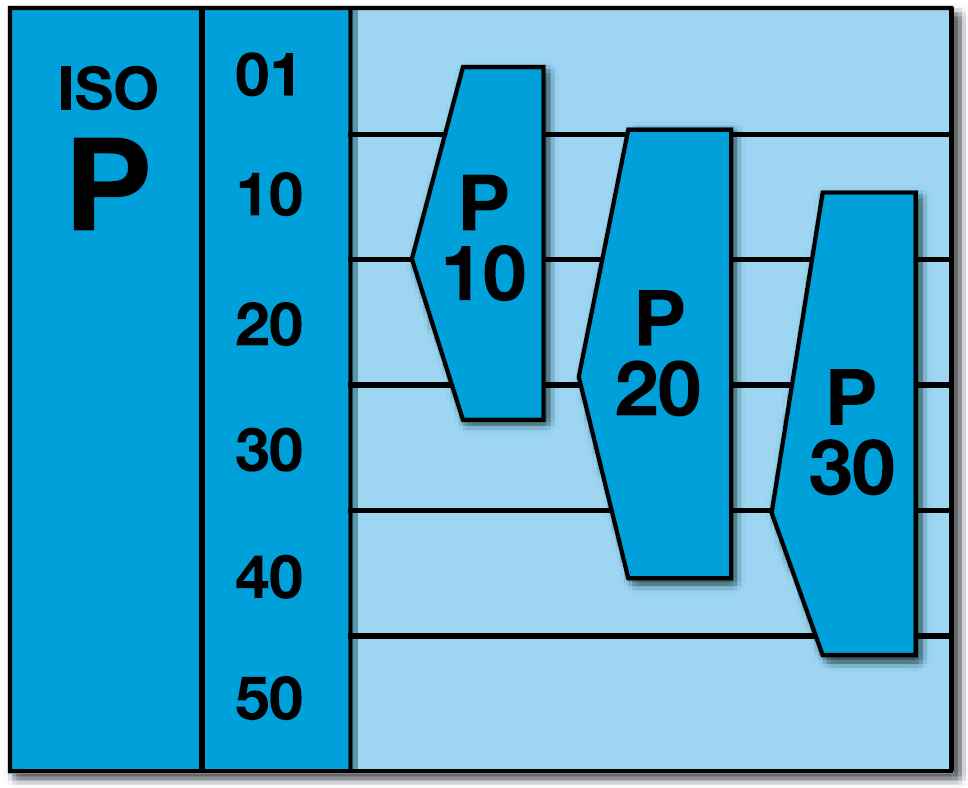

Диапазон применяемости: от 01 до 50
Внутри каждой группы сплавы ранжируются по числовому индексу от 01 до 50 (или 60 у некоторых производителей). Это диапазон применяемости, а не просто номер:
- Малые числа (01–15) — износостойкие сплавы: высокая твёрдость, хрупкость. Для чистовых операций, высоких Vc, непрерывного резания, хороших условий.
- Средние числа (15–30) — универсальные: баланс твёрдости и вязкости. Для получистовых операций, средних условий.
- Большие числа (30–50) — вязкие сплавы: высокая ударостойкость, пониженная твёрдость. Для черновых операций, прерывистого резания, тяжёлых условий.

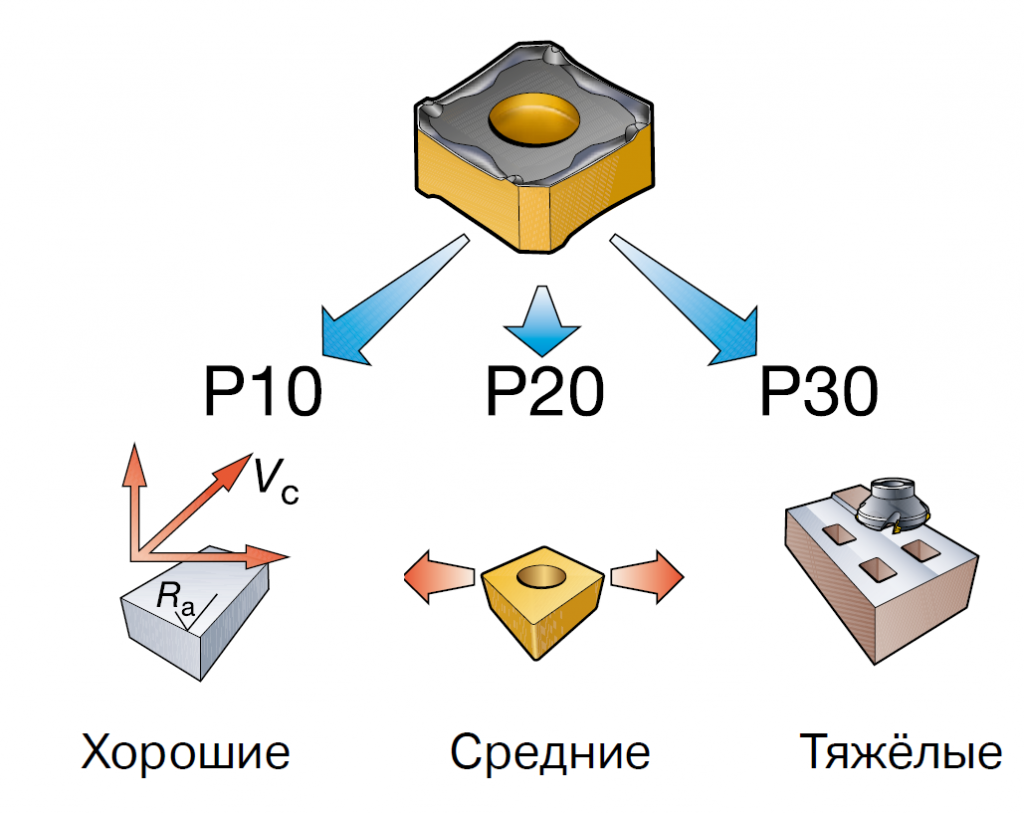

Ключевое правило: чем лучше условия обработки — тем тверже и износоустойчивее должен быть сплав (меньший номер). Чем тяжелее условия — тем вязче (больший номер).

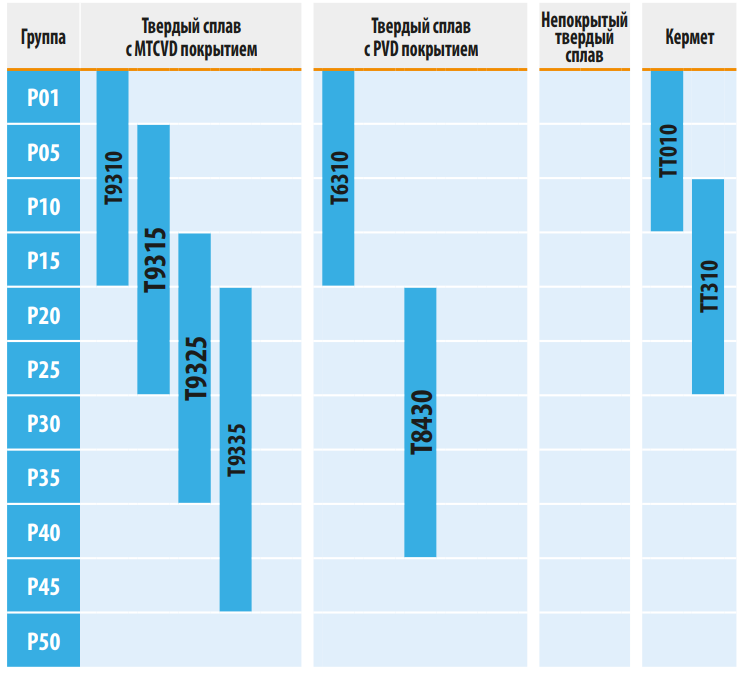

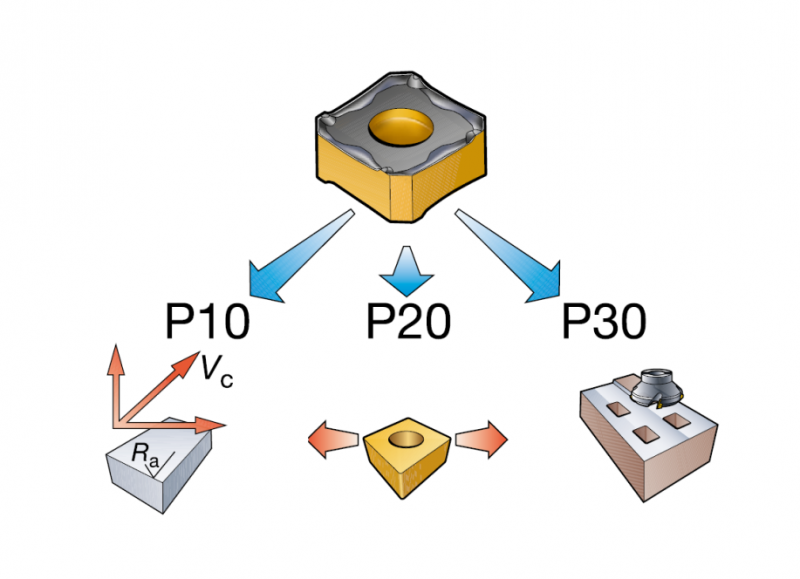

Группа P: конструкционные стали
Группа P — наиболее широко применяемая. Охватывает подавляющее большинство сталей: углеродистые, легированные, инструментальные, стальное литьё. Образует длинную сливную стружку.
- P01–P10: чистовое точение и резьбонарезание. Высокие Vc. Непрерывное резание. Минимальный припуск.
- P10–P20: чистовое и получистовое точение. Профильная обработка. Небольшой и средний припуск.
- P20–P30: получистовое и получерновое точение, фрезерование. Средний и большой припуск.
- P30–P40: черновое точение. Низкие Vc. Очень тяжёлые условия.
- P40–P50: черновое точение с максимальными требованиями к прочности. Большие припуски. Крайне тяжёлые условия.
Каталог: токарные пластины для стали (группа P).
Группа M: нержавеющие стали
Группа M — нержавеющие стали: аустенитные (AISI 304, 316), ферритные, мартенситные и дуплексные. Высокая вязкость, склонность к наклёпу, низкая теплопроводность — главные трудности. Стружка тягучая, плохо дробится.
- M10–M20: чистовое и получистовое точение нержавеющих. Острая геометрия, PVD-покрытие TiAlN.
- M20–M30: получистовое, черновое. Универсальные условия.
- M30–M40: черновое, прерывистое резание. Вязкий сплав для тяжёлых условий.
Ключевые требования к инструменту группы M: острая кромка, PVD-покрытие, высокая Vc (снижает наростообразование). Каталог: пластины для нержавеющих сталей.

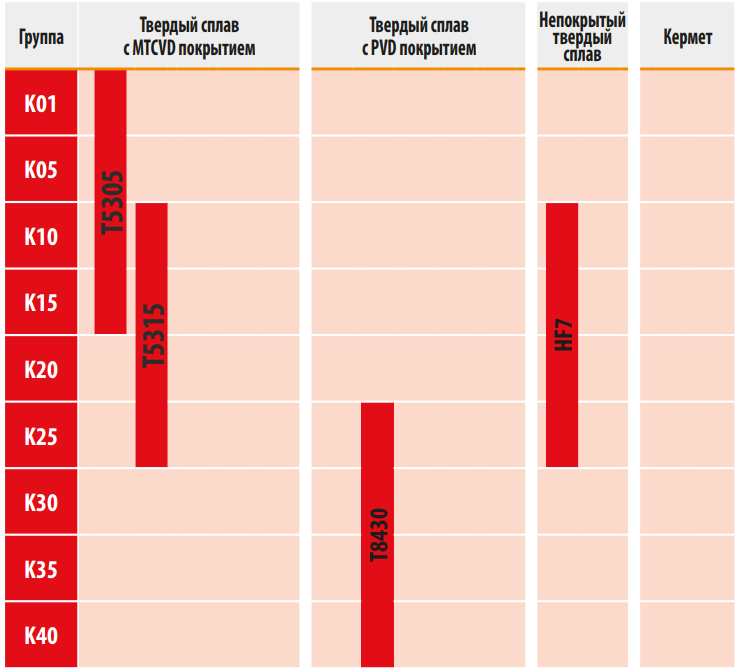

Группа K: чугуны
Группа K — все виды чугунов: серый (ковкий) чугун СЧ20, высокопрочный ЧВГ, отбелённый. Стружка хрупкая, порошкообразная — хорошо дробится без стружколома. Главная проблема — абразивный износ инструмента графитом.
- K10–K20: чистовое и получистовое точение серого чугуна при высоких Vc. CVD-покрытие Al₂O₃.
- K20–K30: получистовое и черновое, прерывистое резание.
- K30–K40: черновое, отбелённый и твёрдый чугун.
При обработке чугунов часто применяются керамические пластины — они выдерживают в 3–5 раз более высокие Vc.

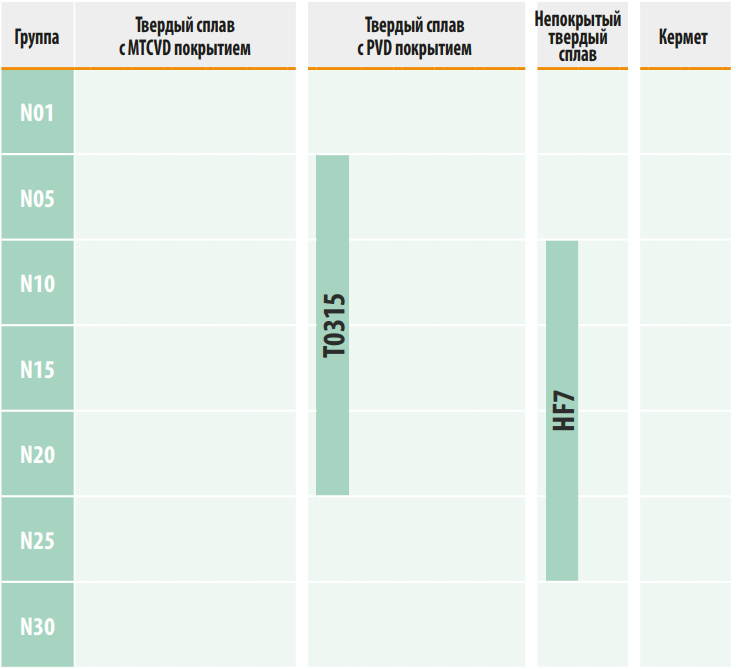

Группа N: цветные металлы
Группа N — алюминиевые сплавы, медь и её сплавы, другие мягкие цветные металлы. Стружка пластичная, мягкая, склонна к налипанию на инструмент (BUE — наростообразование у алюминия).
- Специфика: очень высокие Vc (алюминий — до 1500+ м/мин на финишных операциях)
- Инструмент: острые полированные кромки, положительная геометрия, без TiAlN-покрытия
- Предпочтительно: нешлифованные пластины (sharp edge) или PCD (поликристаллический алмаз)
Каталог: пластины для точения алюминия и цветных металлов.

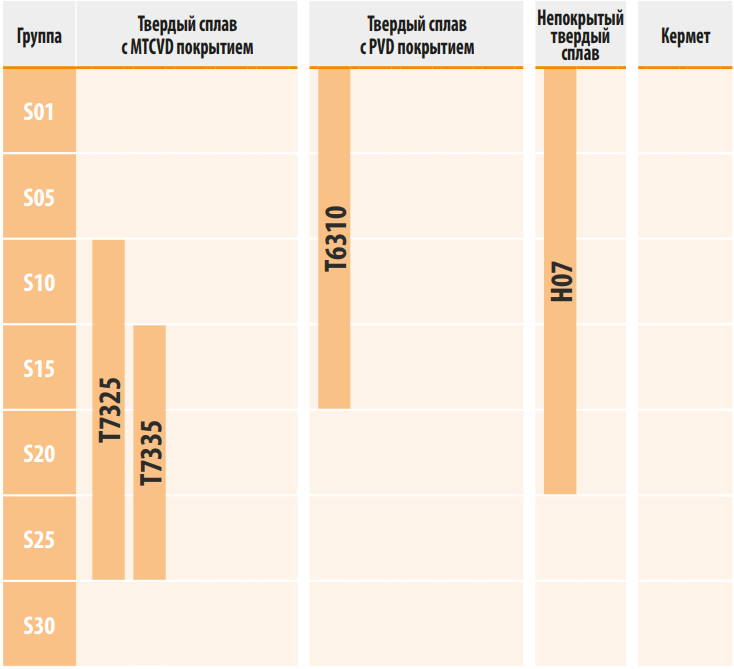

Группа S: жаропрочные и титановые сплавы
Группа S — наиболее трудообрабатываемые материалы: никелевые суперсплавы (Inconel 718, Hastelloy), кобальтовые сплавы, титановые сплавы (Ti-6Al-4V). Низкая теплопроводность → огромное тепловыделение в зоне резания. Химическая активность при высоких температурах ускоряет диффузионный износ.
- S10–S20: чистовое и получистовое. Острые кромки, PVD TiAlN или AlCrN, умеренные Vc.
- S20–S30: черновое. Вязкий сплав, максимальная ударостойкость.
Vc при обработке S-группы в 5–10 раз ниже, чем для сталей. Обязателен подвод СОЖ высокого давления. Каталог: пластины для жаропрочных сплавов.

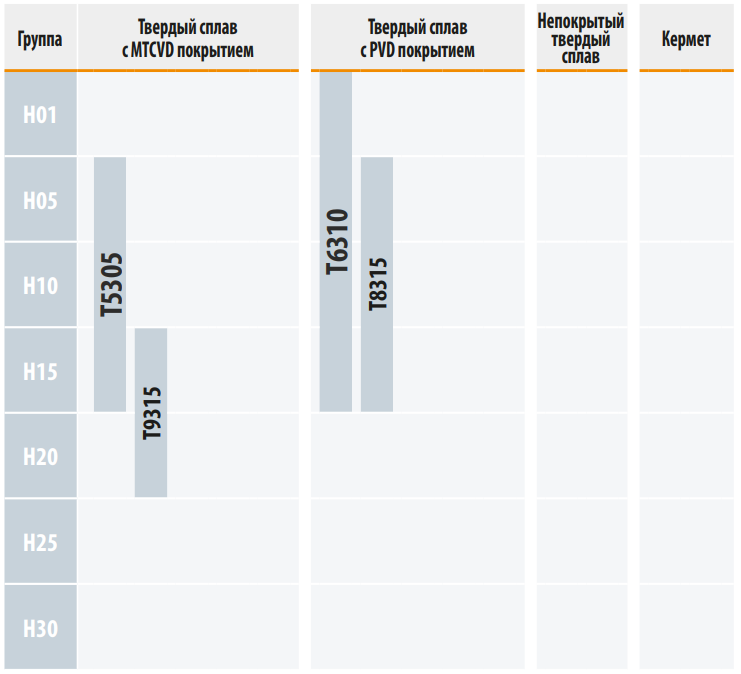

Группа H: закалённые стали
Группа H — стали твёрдостью HRC 45–68, отбелённый чугун. «Hard turning» — точение закалённых деталей вместо шлифования. Требует специальных инструментальных материалов.
- H10–H20: чистовое точение закалённых сталей HRC 55–65. CBN-пластины (кубический нитрид бора) или керамика.
- H20–H30: черновое и получистовое HRC 45–55. Вязкий CBN или высокотвёрдый сплав.
Каталог: пластины CBN (кубический нитрид бора) и керамические пластины.
Обозначения у производителей

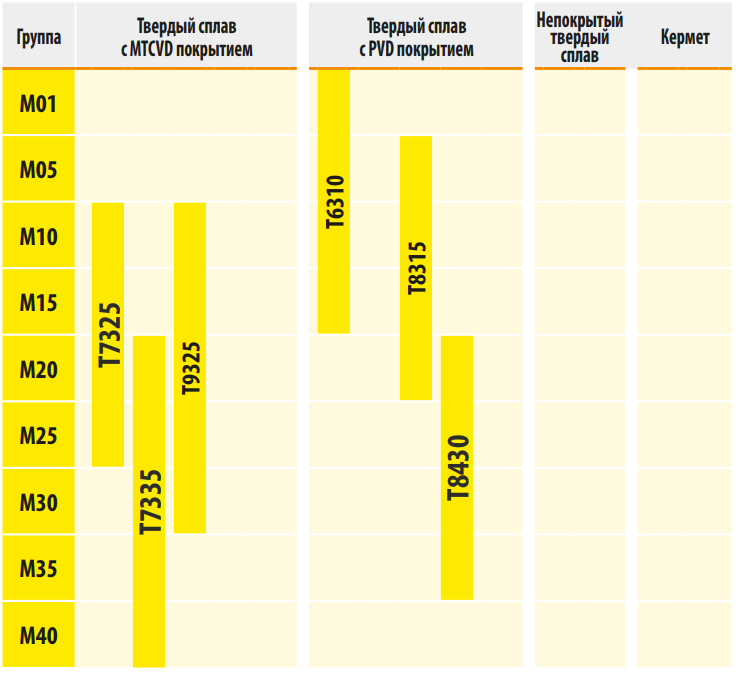

Каждый производитель использует собственные фирменные обозначения сплавов — общего стандарта на маркировку нет. Однако у всех есть таблица соответствия ISO-группам и диапазонам применяемости. Сравним на примере двух брендов:
| ISO группа | Диапазон | Пример Dormer Pramet | Применение |
|---|---|---|---|
| P | P05–P20 | T9310 | Чистовое точение стали в хороших условиях |
| P, M, K | P15–P35 / M15–M35 / K15–K35 | T6310, T8340 | Универсальный — несколько групп материалов |
| M | M10–M30 | T7315 | Нержавеющие стали, острая геометрия |
| K | K10–K25 | K8340 | Чугуны, CVD Al₂O₃ |
| S | S10–S25 | T5315 | Жаропрочные, PVD TiAlN |
Алгоритм при выборе: определите группу ISO → определите диапазон применяемости (01–50 по условиям) → найдите сплав производителя в этом диапазоне в его каталоге.
Алгоритм выбора сплава за 4 шага
- Определите группу материала — P, M, K, N, S или H по типу обрабатываемого металла
- Оцените условия обработки — хорошие (→ малый номер 01–15), средние (→ 15–30), тяжёлые (→ 30–50)
- Выберите тип покрытия — CVD для непрерывного резания сталей и чугунов, PVD для прерывистого и нержавеющих
- Найдите сплав в каталоге производителя в нужном диапазоне ISO и проверьте рекомендованные Vc, fn, ap
Сводная таблица сплавов по ISO группам
| Группа | Хорошие условия | Средние условия | Тяжёлые условия | Покрытие |
|---|---|---|---|---|
| P (сталь) | P01–P10 | P20–P30 | P30–P50 | CVD (непрерывное), PVD (прерывистое) |
| M (нерж.) | M10–M20 | M20–M30 | M30–M40 | PVD TiAlN |
| K (чугун) | K10–K20 | K20–K30 | K30–K40 | CVD Al₂O₃ |
| N (цветные) | N05–N15 | N15–N25 | N25–N35 | PVD или без покрытия |
| S (жаропрочные) | S10–S20 | S20–S25 | S25–S35 | PVD TiAlN, AlCrN |
| H (закалённые) | H10–H15 | H15–H25 | H25–H35 | CBN, керамика |
FAQ: частые вопросы о сплавах пластин
- Можно ли использовать сплав группы P для обработки нержавеющей стали?
- Формально — да, если нержавеющая мартенситная или ферритная (ближе к P по свойствам резания). Для аустенитных сталей (304/316) P-сплав даст плохую стойкость: CVD-покрытие хуже справляется с вязкой стружкой, нет оптимизации под наклёп. Правильный выбор — M-сплав с PVD TiAlN и острой геометрией.
- Что такое «универсальный» сплав и стоит ли его использовать?
- Универсальный сплав (например, T6310 у Pramet) охватывает несколько ISO групп (P+M+K) в среднем диапазоне 15–35. Преимущество — сокращение номенклатуры: один сплав для нескольких материалов. Недостаток — он никогда не будет лучшим для конкретного материала. Для серийного производства с одним материалом лучше специализированный сплав. Для мелкосерийки с разнобоем материалов — универсальный экономит время на подборе.
- Почему при обработке Inconel сплав изнашивается так быстро?
- Inconel (группа S) сочетает несколько разрушительных механизмов: низкая теплопроводность → температура в зоне резания до 1100°C прямо у кромки; высокая прочность при высоких температурах → нагрузка не снижается с разогревом; химическая активность Ni → диффузионный износ сплава. Решение: специальный S-сплав с TiAlN/AlCrN PVD, умеренная Vc (30–60 м/мин), обязательный подвод СОЖ высокого давления.
- Что значит «сплав с подложкой из вязкого сплава»?
- Некоторые производители делают пластины с двухслойной структурой: вязкое твёрдосплавное ядро (высокая ударостойкость) + износостойкое покрытие снаружи. Это компромисс: прочность чернового инструмента + стойкость к износу чистового. Такие пластины маркируются специальными обозначениями в каталоге.
- Как понять, что сплав подобран неправильно?
- Два основных сценария: (1) Слишком твёрдый сплав (малый номер при тяжёлых условиях) → выкрашивание, сколы кромки при первых проходах. (2) Слишком вязкий (большой номер при хороших условиях) → быстрый износ по задней поверхности (VB растёт быстро), низкая стойкость. В обоих случаях решение — скорректировать номер в нужную сторону, оставаясь в той же ISO группе.
