Термины и определения токарной обработки: технический глоссарий с формулами

Грамотная работа с каталогами токарного инструмента, назначение режимов резания и оптимизация технологических процессов требуют уверенного владения профессиональной терминологией. Что такое скорость резания и чем она отличается от частоты вращения? Как правильно измерить глубину резания при наружном точении? Почему угол в плане влияет на выбор державки? В этой статье разбираем все ключевые термины токарной обработки с формулами, числовыми примерами и практическими пояснениями.

Основные параметры режима резания при точении

Режим резания при токарной обработке определяется тремя взаимосвязанными параметрами: скоростью резания (Vc), подачей (fn) и глубиной резания (ap). Совместно они определяют производительность обработки, качество поверхности, нагрузку на инструмент и его стойкость.

Правильное назначение этих параметров — задача технолога. Каталоги производителей сменных токарных пластин и токарных державок содержат рекомендуемые диапазоны режимов для каждой марки инструмента и обрабатываемого материала. Задача технолога — выбрать оптимальную точку внутри этих диапазонов с учётом жёсткости станка, закрепления заготовки и требований к качеству.

Частота вращения шпинделя (n)

Частота вращения шпинделя (n) — количество полных оборотов, которое совершает шпиндель (и закреплённая в нём заготовка) за одну минуту. Единица измерения — об/мин (RPM).

При токарной обработке именно заготовка вращается вокруг своей оси, тогда как инструмент (резец) совершает поступательное движение. Это принципиальное отличие токарного процесса от фрезерного, где вращается инструмент.

Частота вращения задаётся на панели управления станка (или в G-коде командой S). На токарных станках с ЧПУ чаще используется режим постоянной скорости резания (G96): станок автоматически пересчитывает n при изменении диаметра заготовки в процессе точения, поддерживая постоянную Vc.

Формула расчёта частоты вращения

Зная рекомендуемую скорость резания из каталога, рассчитывают частоту вращения:

n = (Vc × 1000) / (π × D)

где:

• n — частота вращения, об/мин
• Vc — скорость резания, м/мин
• D — диаметр обрабатываемой поверхности заготовки, мм
• π ≈ 3,1416

Пример расчёта

Наружное точение вала диаметром D = 80 мм, рекомендуемая Vc = 220 м/мин (сталь 45, пластина CNMG с CVD-покрытием):
n = (220 × 1000) / (3,1416 × 80) = 875 об/мин

Скорость резания (Vc)

Скорость резания (Vc) — линейная скорость движения обрабатываемой поверхности заготовки относительно режущей кромки инструмента. Измеряется в метрах в минуту (м/мин).

Физический смысл: Vc определяет температуру в зоне резания и интенсивность термического износа инструмента. Каждая марка твёрдого сплава имеет оптимальный диапазон скоростей — за его пределами инструмент либо недогружен (слишком низкая Vc), либо быстро изнашивается (слишком высокая Vc).

Формула расчёта скорости резания

Vc = (π × D × n) / 1000

Важная особенность при токарной обработке

При наружном точении диаметр заготовки постепенно уменьшается. При постоянной частоте вращения n скорость резания будет снижаться по мере уменьшения D. Поэтому на современных токарных станках с ЧПУ используют режим CSS (Constant Surface Speed) — постоянная скорость резания: станок автоматически увеличивает n при уменьшении D, удерживая Vc на заданном уровне. Обязательно задавайте максимально допустимые обороты (FLIM или SMAX), чтобы при подрезке торца (D → 0) шпиндель не разогнался до опасных значений.

Подача (fn)

Подача (fn) при токарной обработке — расстояние, на которое перемещается резец вдоль оси заготовки за один полный её оборот. Единица измерения — мм/об.

Подача оказывает прямое влияние на два ключевых результата обработки:

• Шероховатость поверхности — чем меньше fn, тем меньше теоретическая высота гребешков Ra (при прочих равных)
• Производительность — чем больше fn, тем быстрее снимается металл

Это типичный компромисс: чистовое точение требует малой подачи (fn = 0,05–0,15 мм/об), черновое — большой (fn = 0,3–0,7 мм/об).

Теоретическая шероховатость при точении

Высота гребешков на обработанной поверхности (теоретическая Ra) определяется подачей и радиусом при вершине пластины:

Ra ≈ fn² / (8 × rε)

где rε — радиус при вершине токарной пластины (мм).

Пример: fn = 0,2 мм/об, rε = 0,8 мм:
Ra ≈ 0,2² / (8 × 0,8) = 0,04 / 6,4 ≈ 0,006 мм = Ra 6,3 мкм

Для достижения Ra 1,6 при том же rε = 0,8 мм:
fn = √(Ra × 8 × rε) = √(0,0016 × 6,4) = √0,01024 ≈ 0,10 мм/об

Подача и стружкодробление

Подача также определяет толщину стружки. При слишком малой fn стружка получается тонкой и лёгкой — она не дробится, а сматывается в длинные «косы» (сливная стружка), опасные для оператора и затрудняющие автоматическую обработку. Выбор правильного стружколома и диапазона подач — залог стабильного стружкодробления.

Глубина резания (ap)

Глубина резания (ap) — толщина слоя металла, снимаемого за один проход резца. Измеряется в миллиметрах.

Как правильно измерить ap при наружном точении

При наружном точении ap — это разность радиусов заготовки до и после прохода:

ap = (D до − D после) / 2

Пример: диаметр вала до точения D₁ = 100 мм, после точения D₂ = 90 мм:
ap = (100 − 90) / 2 = 5 мм

Частая ошибка — принимать ap равным полной разнице диаметров (10 мм вместо 5 мм). Это приведёт к вдвое завышенной расчётной нагрузке на пластину.

Рекомендуемые диапазоны глубины резания

• Черновое точение: ap = 2–8 мм (определяется припуском и жёсткостью системы СПИД)
• Получистовое: ap = 0,5–2 мм
• Чистовое: ap = 0,1–0,5 мм

Глубина резания влияет на радиальную составляющую силы резания (Fy) — именно она «отжимает» инструмент от заготовки и вызывает конусность при точении нежёстких валов. При длинных нежёстких деталях (L/D > 8–10) ap ограничивают до 0,3–0,8 мм, компенсируя это увеличенной подачей.

Главный угол в плане (κr)

Главный угол в плане (κr) — угол между проекцией главной режущей кромки на основную плоскость и направлением подачи. Один из важнейших параметров при выборе токарной державки.

Угол в плане определяет:

• Форму поперечного сечения стружки
• Соотношение осевой и радиальной составляющих силы резания
• Возможность обработки уступов и торцов

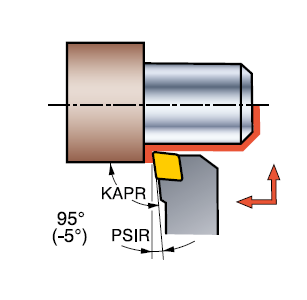

Большой угол в плане (κr = 90–95°)

Типичные державки: PCLNR, SCLCR, MCLNR. Особенности:

• Возможность обработки вплотную до уступа (подрезка торца)
• Максимальная радиальная составляющая силы резания → вибрации при нежёстких деталях
• Толстая стружка при той же подаче fn → повышенная нагрузка на кромку
• Применяется при точении нежёстких деталей (чтобы не изгибать), при подрезке торцов

Малый угол в плане (κr = 45–75°)

Типичные державки с углом 45°: MSDNN, DSDNN. Особенности:

• Более тонкая и широкая стружка → меньше нагрузка на единицу длины кромки → выше допустимая подача
• Осевая составляющая силы резания выше → деталь «поджимается» к задней бабке, что удобно при точении в центрах
• Нельзя обрабатывать уступы под 90° без дополнительного прохода
• Выше стойкость при черновом точении с большими подачами

Геометрия режущего клина: передний и задний углы

Передний угол (γo)

Передний угол (γo) — угол между передней поверхностью инструмента (по которой сходит стружка) и нормалью к плоскости резания. Определяет остроту и прочность режущего клина.

• Положительный γo (+5…+20°) — острая кромка, меньшее усилие резания, лучше для мягких и вязких материалов (алюминий, нержавеющие стали). Пластины с задним углом (тип GT, MT).
• Нулевой γo (0°) — компромисс прочности и остроты.
• Отрицательный γo (−5…−15°) — прочная кромка, высокая нагрузка на станок, для ударных нагрузок, прерывистого резания, чугунов. Двусторонние пластины без заднего угла (тип NM, NN).

Задний угол (αo)

Задний угол (αo) — угол между задней поверхностью инструмента и плоскостью резания. Обеспечивает зазор между задней поверхностью и обработанной поверхностью заготовки, исключая трение.

У двусторонних токарных пластин (N — нулевой задний угол, например CNMG) задний угол создаётся наклоном посадочного места в державке. У односторонних пластин с заднезаточенным профилем (C, D, G — положительный задний угол, например CCGT) задний угол вшит в геометрию самой пластины.

Радиус при вершине (rε)

Радиус при вершине (rε) — радиус скругления вершины токарной пластины в месте пересечения главной и вспомогательной режущих кромок. Измеряется в миллиметрах, стандартные значения: 0,2 / 0,4 / 0,8 / 1,2 / 1,6 / 2,0 мм.

Влияние на обработку:

• Малый rε (0,2–0,4 мм) — меньшие радиальные силы, подходит для нежёстких деталей и точения в труднодоступных местах. Поверхность Ra выше при той же подаче.
• Средний rε (0,8 мм) — универсальный выбор, баланс прочности и качества поверхности.
• Большой rε (1,2–2,0 мм) — высокие силы, но значительно лучше шероховатость при высоких подачах (wiper-геометрия), выше стойкость пластины при черновом точении.

Wiper-пластины (зачистные) — имеют дополнительную «зачистную» кромку, параллельную направлению подачи. Позволяют получить Ra в 2 раза меньше, чем у стандартной пластины при вдвое большей подаче — ценный инструмент для финишного точения.

Стружкообразование и стружкодробление

Стружка — индикатор правильности режимов резания и состояния инструмента. По форме стружки технолог может сразу оценить, правильно ли подобраны параметры.

Типы стружки

• Сливная стружка — длинная непрерывная спираль. Образуется при недостаточной подаче или неправильном стружколоме. Опасна для оператора, мешает автоматической обработке. Необходимо увеличить fn или выбрать пластину с более агрессивным стружколомом.
• Стружка в виде запятой / завитка — оптимальная форма. Хорошо дробится, легко эвакуируется.
• Дроблёная (игольчатая) стружка — слишком мелкая. При обработке вязких материалов (нержавеющие стали) может свидетельствовать о наклёпе и вибрациях.
• Сине-фиолетовая стружка — перегрев. Необходимо снизить Vc или обеспечить подачу СОЖ.
• Стружка с серебристым блеском — нормальный цвет при обработке с правильным охлаждением.

Стружкодробление

Стружкодробление обеспечивается стружколомом — рельефом на передней поверхности пластины. Производители кодируют тип стружколома буквами в маркировке: M (medium), F (finish), R (rough) и т.д. Правильный стружколом подбирается по сочетанию fn и ap: у каждой геометрии стружколома есть оптимальная «рабочая зона» в координатах подача–глубина.

Износ и стойкость токарного инструмента

Виды износа

• Износ по задней поверхности (VB, flank wear) — основной тип при правильно выбранных режимах. Равномерная лента износа шириной VB. Критерий замены: VB = 0,2–0,3 мм для чистового точения, VB = 0,4–0,6 мм для чернового.
• Лункообразование (crater wear) — образование лунки на передней поверхности под действием высоких температур и диффузионного износа. Характерно при высоких Vc при обработке стали.
• Выкрашивание кромки (chipping) — сколы по режущей кромке при ударных нагрузках, вибрациях или чрезмерно большой fn. Сигнал о необходимости снизить fn или выбрать более прочную (более вязкую) марку сплава.
• Пластическая деформация вершины — «заваливание» кромки при перегреве. Сигнализирует о превышении допустимой температуры: снизьте Vc.
• Наростообразование (BUE) — налипание обрабатываемого материала на кромку. Характерно при обработке нержавеющих сталей с малой Vc. Решение: повысить Vc или улучшить охлаждение.

Стойкость инструмента (T)

Стойкость — суммарное время резания до достижения критерия износа. Измеряется в минутах. Зависимость от скорости резания описывается формулой Тейлора:

T = C / Vc^m

где C и m — константы для конкретного материала и марки инструмента. Практический смысл: увеличение Vc на 20% снижает стойкость примерно в 1,5–2 раза. Снижение Vc на 20% увеличивает стойкость в те же 1,5–2 раза.

Оптимизация режимов точения

Три параметра режима резания влияют на производительность по-разному — это определяет стратегию оптимизации:

• Глубина резания (ap) — увеличивайте в первую очередь. Влияние на стойкость инструмента минимальное. Цель: убрать весь припуск за минимальное число проходов.
• Подача (fn) — увеличивайте во вторую очередь, до предела, диктуемого требованиями к Ra и жёсткостью системы. Влияние на стойкость умеренное.
• Скорость резания (Vc) — регулируйте в последнюю очередь под требуемую стойкость. Наибольшее влияние на износ инструмента. Повышение Vc — самый «дорогой» способ увеличить производительность с точки зрения ресурса пластины.

Полный ассортимент токарного инструмента, сменных токарных пластин и оснастки для токарных станков представлен в каталоге STI Store.

Сводная таблица обозначений токарной обработки

FAQ: частые вопросы о терминах токарной обработки

Чем отличается скорость резания от скорости подачи?

Скорость резания (Vc) — это скорость движения поверхности заготовки относительно режущей кромки (круговое движение), измеряется в м/мин. Скорость подачи (Vf) — это скорость поступательного перемещения резца вдоль детали, измеряется в мм/мин. Это два независимых движения, совместно создающих процесс точения.

Почему при подрезке торца обороты нужно ограничивать?

При движении резца к центру детали диаметр D уменьшается. В режиме CSS (G96) станок автоматически увеличивает n для поддержания постоянного Vc. При D → 0 теоретически n → ∞, что опасно. Поэтому всегда задавайте максимально допустимые обороты (команда G50 Sxxxx или аналог) перед включением G96.

Как выбрать правильный радиус при вершине пластины?

Общее правило: rε должен быть меньше глубины резания ap (чтобы вершина не «заваливалась» в канавку). Для чистового точения с требованием Ra 1,6 при fn = 0,15 мм/об нужен rε ≥ 0,8 мм. Для нежёстких деталей — минимально допустимый rε (0,4 мм), чтобы снизить радиальные вибрации.

Почему на нержавеющей стали инструмент изнашивается быстрее?

Нержавеющие стали аустенитного класса (AISI 304, 316) имеют высокую вязкость, склонность к наклёпу и низкую теплопроводность. Тепло концентрируется у режущей кромки, а налипание материала вызывает наростообразование (BUE) при низких скоростях. Решение: пластины с PVD-покрытием TiAlN, высокая Vc (но не слишком — чтобы избежать пластической деформации), острая геометрия и обильная подача СОЖ.

Что означает «система СПИД»?

СПИД — аббревиатура: Станок — Приспособление — Инструмент — Деталь. Обозначает технологическую систему в целом, жёсткость и точность которой определяют возможные режимы резания. Слабое звено системы (например, нежёсткое закрепление детали или изношенные подшипники шпинделя) ограничивает применяемые ap и fn независимо от характеристик инструмента.

Как понять, что нужно сменить пластину, ещё не ломая её?

Основные признаки: ухудшение шероховатости поверхности (деталь становится «грязнее»), уход детали за пределы допуска (размер «уплывает»), изменение характера стружки (цвет, форма), увеличение шума при резании, нагрев заготовки в зоне резания. Меняйте пластину по регламенту или при первых признаках — не дожидайтесь поломки, которая может повредить деталь и державку.
