Условия обработки при точении: классификация и выбор инструмента

Одна и та же деталь из одной и той же стали может обрабатываться в совершенно разных условиях — в зависимости от типа операции, состояния заготовки, жёсткости закрепления и параметров станка. Понятие «условия обработки» систематизирует эти факторы и позволяет технологу правильно выбрать марку сплава, геометрию пластины и стружколом. Разбираем три классических градации: хорошие, средние и тяжёлые условия.

Что такое условия обработки и почему это важно

В каталогах производителей режущего инструмента каждая марка сплава и геометрия пластины описываются не только по материалу заготовки (ISO P/M/K/N/S/H), но и по условиям обработки. Это параметр, который описывает, насколько «нагружена» режущая кромка в конкретной операции: стабильность врезания, наличие ударов, состояние поверхности заготовки, жёсткость системы.

Неправильная оценка условий — одна из самых частых причин преждевременного выхода инструмента из строя:

• Выбрали «чистовой» инструмент для черновой операции → выкрашивание кромки при первом проходе
• Выбрали «черновой» инструмент для чистового прохода → тупая кромка, плохое качество поверхности

Традиционно выделяют три градации условий: хорошие (чистовое точение), средние (получистовое) и тяжёлые (черновое).

Хорошие условия: чистовое точение

Хорошие условия обработки характерны для финишных операций на предварительно обработанных заготовках.

Признаки хороших условий

• Непрерывное резание — нет прерываний, ударов по кромке
• Высокая скорость резания (Vc) — чистовые операции ведутся на повышенных скоростях
• Предварительно обработанная заготовка — нет корки, окалины, неравномерного припуска
• Высокая жёсткость закрепления — короткий вылет в кулачках, мощный патрон
• Малые ap и fn — чистовые проходы, минимальная нагрузка на кромку
• Стабильная форма и размер заготовки, равномерный припуск

Выбор инструмента при хороших условиях

• Геометрия пластины: острая, с положительным передним углом. Тип M или C/P (односторонняя). Форма D или T для профиля, C для продольного.
• Стружколом: финишный (F — Finish): малые ap и fn, обеспечивает хорошее дробление тонкой стружки
• Марка сплава: износостойкая, с твёрдым покрытием (CVD или PVD). Возможна высокая Vc.
• rε: 0,4–0,8 мм — под требования Ra

Средние условия: получистовое точение

Средние условия — наиболее распространённый сценарий в серийном производстве. Это получистовые и смешанные операции, где нет ни идеального, ни катастрофического состояния.

Признаки средних условий

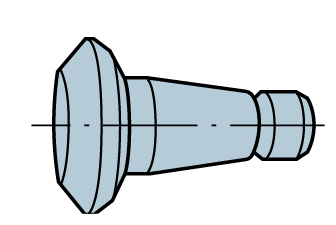

• Профильная обработка — инструмент меняет направление, переменная нагрузка на кромку
• Умеренные скорости резания — баланс производительности и стойкости
• Хорошая жёсткость закрепления — деталь держится надёжно, но не идеально
• Возможны небольшие прерывания при переходе через торцы или канавки
• Заготовка может иметь умеренную корку или небольшую неравномерность припуска
• Средние ap и fn — получистовые режимы

Выбор инструмента при средних условиях

• Геометрия пластины: универсальная. Тип G (двусторонняя) или M. Форма C или T.
• Стружколом: получистовой (M — Medium): работает в широком диапазоне ap и fn
• Марка сплава: универсальная, для ISO P или соответствующей группы материала. Сбалансированная твёрдость/вязкость.
• rε: 0,8 мм — стандартный выбор

Тяжёлые условия: черновое точение

Тяжёлые условия — это черновые и сверхчерновые операции: снятие максимального припуска, обработка заготовок с коркой, прерывистое резание.

Признаки тяжёлых условий

• Прерывистое резание — удар по кромке на каждом обороте (шпоночные пазы, отверстия, граневые заготовки)
• Низкие скорости резания — черновые операции часто ведут на пониженной Vc
• Литейная или кузнечная корка — твёрдая, абразивная, неравномерная поверхность заготовки
• Нежёсткое закрепление — длинный вылет, нежёсткое приспособление
• Большие ap и fn — максимальный съём за проход
• Возможна вибрация системы станок–деталь–инструмент

Выбор инструмента при тяжёлых условиях

• Геометрия пластины: прочная, с отрицательным или нулевым передним углом. Тип G (двусторонняя N). Форма R, S или C.
• Стружколом: черновой (R — Rough): работает при больших ap и fn, формирует толстую ломаную стружку
• Марка сплава: вязкая, ударостойкая. PVD-покрытие (лучше переносит удары). Менее твёрдый, но более прочный сплав.
• rε: 1,2–2,0 мм — распределяет нагрузку, снижает давление на вершину

Факторы, определяющие условия обработки

1. Состояние поверхности заготовки

• Чистовая (предварительно обработанная) → хорошие условия
• Горячекатаная, с окалиной → средние/тяжёлые
• Литейная или кузнечная корка, твёрдый поверхностный слой → тяжёлые

2. Непрерывность резания

• Полностью непрерывное → хорошие
• Периодические прерывания (канавки, отверстия) → средние
• Сильное прерывистое (многогранные заготовки, глубокие пазы) → тяжёлые

3. Жёсткость системы СПИД

• Высокая жёсткость (деталь в патроне, короткий вылет) → хорошие
• Средняя (деталь в центрах, умеренная длина) → средние
• Нежёсткая (длинный вал, слабое закрепление, вибрации) → тяжёлые

4. Равномерность припуска

• Равномерный, постоянный припуск → хорошие
• Умеренные колебания припуска → средние
• Неравномерный, большой переменный припуск → тяжёлые

Выбор пластины под условия

При выборе сменной токарной пластины условия обработки влияют на три решения:

1. Форма пластины — тяжёлые условия → R/S (прочные); чистовые → D/V (острые, проходимые)
2. Тип стружколома — R/M/F в соответствии с условиями
3. Радиус при вершине rε — тяжёлые условия → rε 1,2–2,0 мм; чистовые → rε 0,2–0,8 мм

Полный ассортимент инструмента для всех условий: токарный инструмент, державки по ISO, расточные резцы.

Выбор марки сплава и покрытия

Марка твёрдого сплава выбирается по матрице «условия × материал». Общий принцип:

• Хорошие условия + непрерывное резание → износостойкий сплав + CVD-покрытие (TiCN/Al₂O₃/TiN)
• Средние условия → универсальный сплав + CVD или PVD
• Тяжёлые условия + прерывистое → вязкий сплав + PVD-покрытие (TiAlN)

При обработке нержавеющих сталей (группа ISO M) независимо от условий рекомендуется PVD-покрытие TiAlN и острая геометрия.

Сводная таблица рекомендаций по условиям обработки

FAQ: частые вопросы об условиях обработки

Что делать, если условия переходные — между средними и тяжёлыми?

Выбирайте более прочный (менее твёрдый) вариант — «тяжёлее» лучше, чем сломать кромку. В пограничных случаях возьмите «черновую» марку сплава и «получистовой» стружколом: прочность кромки от чернового, диапазон подач — от получистового. Проведите несколько тестовых проходов и скорректируйте по результату.

Почему прерывистое резание так опасно для инструмента?

При каждом входе кромки в материал возникает ударная нагрузка. При выходе — резкое охлаждение кромки (если есть СОЖ). Чередование нагрев–охлаждение создаёт термические циклы, приводящие к микротрещинам (термоусталость). Сколы кромки — прямое следствие. CVD-покрытие с растягивающими напряжениями хуже переносит эти удары, чем PVD.

Как корка заготовки влияет на инструмент?

Литейная и кузнечная корка содержит твёрдые включения (оксиды, карбиды), неравномерный состав и высокую твёрдость — иногда до HRC 50–55 у поверхности отливки. Это сильная абразивная нагрузка в первые секунды резания. Рекомендация: начинайте резание под корку (ap достаточная, чтобы выйти ниже твёрдого слоя) с первого же прохода. Не «щадите» глубину резания на первом проходе.

Влияет ли длина вылета детали на условия обработки?

Да, прямо. Нежёсткая деталь с большим вылетом (L/D > 5–7) начинает вибрировать под нагрузкой. Вибрация — это фактически прерывистое резание с высокой частотой. Решение: уменьшить ap и fn, увеличить rε (но не перестараться — это повышает радиальные силы), использовать виброгасящие расточные оправки, а при точении длинных валов — применять люнет.

Можно ли одной пластиной делать и черновое, и чистовое точение?

Формально — можно, если стружколом «M» (получистовой) охватывает оба диапазона. Но оптимальный результат достигается разными инструментами: черновой проход — прочная геометрия R и большой rε, чистовой — острая геометрия F и малый rε. Разделение операций на разные пластины (или хотя бы смена rε) даёт лучшую стойкость и качество поверхности.
