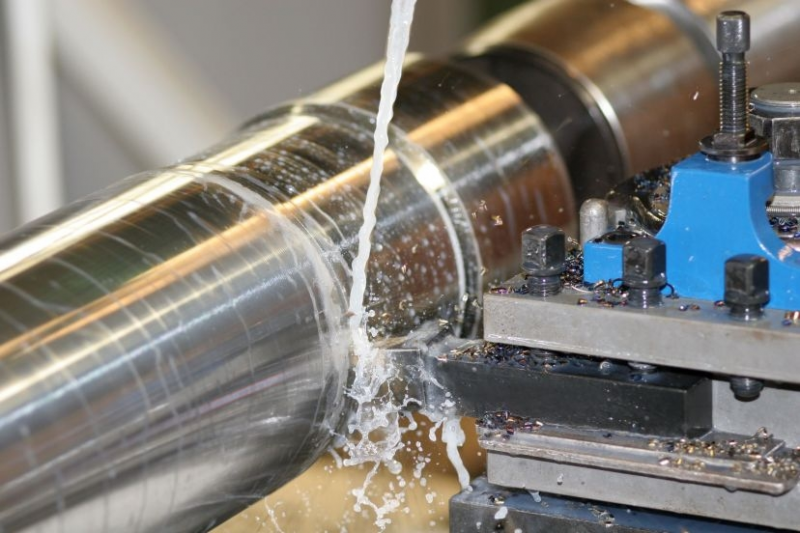

Новые сплавы для обработки нержавеющей стали, титановых и жаропрочных сплавов
Почему ISO M и S представляют особую сложность
Нержавеющие стали (ISO M) и жаропрочные/титановые сплавы (ISO S) — группы, где традиционный твердосплавный инструмент работает на пределе своих возможностей. Ограничения стандартного инструмента определяются несколькими фундаментальными факторами:
Для ISO M (нержавеющие стали): мгновенный наклёп поверхности при резании (твёрдость возрастает в 2–3 раза), низкая теплопроводность (в 3–5 раз ниже, чем у конструкционной стали), химическая активность Ni и Cr к большинству покрытий (TiN растворяется), длинная вязкая стружка с сильным наростообразованием.
Для ISO S (жаропрочные и титановые сплавы): сохранение высокой прочности при нагреве (в отличие от стали, не теряют прочность при 600–800°C), катастрофический нагрев в зоне резания из-за низкой теплопроводности, реакционная активность Ti с TiN-покрытиями, хаотическое образование стружки у жаропрочных никелевых сплавов (Inconel, Waspaloy).
Результат для обоих групп: ресурс стандартного инструмента P-группы — единицы деталей. Специализированный инструмент нового поколения увеличивает ресурс в 5–20 раз при одновременном повышении скорости резания.
Эволюция инструментальных материалов для ISO M/S
Развитие шло от HSS через ранние твердосплавы к сегодняшним нанокомпозитным покрытиям. Каждое поколение открывало новые возможности:
| Поколение | Технология | Vc для нержавейки | Ресурс (отн.) |
|---|---|---|---|
| 1950-е | HSS | 5–12 м/мин | 1× |
| 1960–70-е | WC-Co без покрытия | 30–60 м/мин | 3–5× |
| 1980–90-е | TiCN PVD | 60–100 м/мин | 8–12× |
| 2000-е | TiAlN PVD | 80–150 м/мин | 15–20× |
| 2010-е | AlCrN, AlTiSiN | 120–200 м/мин | 25–40× |
| 2020-е | Нанокомпозиты, гибридные CVD+PVD | 150–250 м/мин | 40–60× |
Новые покрытия: AlCrN, AlTiSiN и нанокомпозиты
AlCrN (нитрид алюминия-хрома)
Покрытие на основе AlCrN — значительный шаг вперёд по сравнению с TiAlN для материалов ISO M и S. Ключевые преимущества: высокая теплостойкость (до 1 100–1 200°C, на 100–200°C выше TiAlN), низкий коэффициент трения по нержавеющей стали и никелевым сплавам, устойчивость к окислению при высоких температурах, отсутствие Ti в составе (нет химического взаимодействия с Ti-сплавами при обработке).
AlCrN-покрытие при достижении высоких температур резания образует на поверхности слой Al₂O₃, работающий как тепловой барьер. Этот самозащитный механизм принципиально отличает AlCrN от более ранних покрытий и обеспечивает стабильный ресурс при высоких скоростях резания нержавеющих сталей.
AlTiSiN (нитрид алюминия-титана-кремния)
Добавление кремния (Si) в матрицу AlTiN создаёт нанокомпозитную структуру: нанокристаллы TiAlN размером 3–10 нм равномерно распределены в аморфной матрице Si₃N₄. Это фундаментально меняет механические свойства: твёрдость HV 3 600–4 000 (против HV 3 000–3 300 у TiAlN), значительно меньший рост зерна при высоких температурах, лучшее сопротивление изнашиванию при 900–1 100°C.
AlTiSiN оптимален для обработки жаропрочных никелевых сплавов (Inconel, Hastelloy), где температуры резания достигают 900–1 000°C уже при умеренных скоростях.
nACo (наноструктурированные AlCrN/TiSiN)
Многослойные нанокомпозитные покрытия чередуют слои AlCrN и TiSiN толщиной 2–5 нм. При такой структуре дислокации не могут распространяться через границы слоёв — твёрдость и трещиностойкость значительно выше монослойных покрытий. Применение: сложные операции с прерывистым резанием по нержавейке и жаропрочным сплавам, где нужна одновременно твёрдость и вязкость.
Новые субстраты: UFG и нанокомпозиты
Ультрамелкозернистый твёрдый сплав (UFG)
UFG (Ultra-Fine Grain) — субстрат WC-Co с размером зерна WC 0,2–0,5 мкм. По сравнению со стандартным субстратом (1–2 мкм) UFG обеспечивает: твёрдость на 15–20% выше при сохранении вязкости, значительно более острая режущая кромка (меньший радиус honing), лучшее удержание остроты кромки в процессе износа.
Для ISO M и S UFG-субстрат критичен: острая кромка без деформации — ключ к предотвращению наклёпа и снижению температуры в зоне резания. Токарные пластины для нержавеющих и жаропрочных сталей нового поколения изготавливаются на UFG-субстрате.
Оптимизированное содержание связки (Co)
Для ISO M и S оптимальное содержание кобальта — 8–12%. Более низкое (6%) даёт твёрдость, но снижает вязкость при ударных нагрузках прерывистого резания. Более высокое (12–15%) — максимальная вязкость для тяжёлого чернового, но снижение теплостойкости при высоких скоростях.
CVD MT-TiCN: среднетемпературное осаждение
MT-CVD (Medium Temperature CVD) — технология нанесения покрытий TiCN при температуре 700–850°C (против 1 000–1 050°C у стандартного CVD). Более низкая температура осаждения устраняет главный недостаток CVD — растягивающие остаточные напряжения в покрытии, снижающие его трещиностойкость.
MT-CVD TiCN характеризуется столбчатой структурой кристаллов с высокой поперечной прочностью, низкими внутренними напряжениями, лучшей адгезией к субстрату. Для ISO M применяется в комбинации с дополнительным PVD AlCrN или TiAlN верхним слоем — гибридное покрытие CVD+PVD.
Гибридные покрытия объединяют преимущества обоих методов: CVD MT-TiCN обеспечивает прочную основу и адгезию; PVD TiAlN — верхний защитный слой с минимальным коэффициентом трения и теплостойкостью. Такая система наилучшим образом подходит для тяжёлых получистовых и черновых операций по нержавеющим сталям.
Решения нового поколения для нержавеющей стали (ISO M)
Современные пластины для ISO M сочетают несколько технологических решений одновременно:
- UFG-субстрат с Co 9–10% — вязкость для прерывистого резания плюс острота кромки
- Покрытие AlCrN или гибрид MT-CVD TiCN + PVD TiAlN — теплостойкость и низкое трение
- Специальная полировка задней поверхности пластины (super-finish) — снижение адгезии нержавейки к инструменту на 30–40%
- Геометрия режущей кромки: угол 20–25° с радиусом honing 10–20 мкм — баланс остроты и прочности
Результат: скорость резания для аустенитных нержавеющих сталей с современными пластинами M-группы — 120–200 м/мин против 60–100 м/мин для поколения 1990-х. Ресурс — в 3–5 раз выше.
Решения нового поколения для титана (ISO S)
Обработка титана требует специфического подхода к инструментальному материалу, поскольку TiN и TiAlN химически реагируют с Ti-сплавами при температурах резания.
Оптимальные покрытия для Ti-сплавов: AlCrN — не содержит Ti, химически инертен к Ti-сплавам, низкий коэффициент трения. TiAlN с повышенным содержанием Al — при Al/Ti > 0,7 химическая активность к Ti существенно снижается. Без покрытия с полированной поверхностью — применяется там, где химическое взаимодействие недопустимо (медицинские имплантаты).
UFG-субстрат с 10–12% Co — максимальная вязкость для ударных нагрузок при прерывистом фрезеровании Ti-деталей авиакосмической промышленности. Для концевых фрез по Ti — специальные серии с полированными канавками для исключения налипания стружки.
Решения для суперсплавов (Inconel, Hastelloy, Waspaloy)
Никелевые суперсплавы — наиболее сложная группа в ISO S. Сохраняют прочность при 700–1 000°C, создают абразивный износ из-за карбидов и нитридов в структуре, имеют низкую теплопроводность.
Для суперсплавов наиболее эффективны: AlTiSiN нанокомпозитное покрытие — теплостойкость до 1 100°C, защита при экстремальных температурах зоны резания. CBN (Low-CBN) — для чернового точения при скоростях 100–200 м/мин. Керамика Si₃N₄ — для высокоскоростного точения Vc = 200–500 м/мин, недоступных твёрдому сплаву.
Ключевое условие для суперсплавов: подача СОЖ высокого давления (50–150 бар) через тело инструмента. Высококонцентрированная (10–15%) эмульсия с EP-присадками подаётся непосредственно к режущей кромке. Это снижает температуру в зоне контакта на 200–300°C и увеличивает ресурс инструмента в 3–5 раз по сравнению с наружной подачей.
Режимы резания с новым инструментом для ISO M/S
| Материал | Операция | Vc, м/мин | fn, мм/об | ap, мм |
|---|---|---|---|---|
| AISI 316L (ISO M) | Черновое точение | 120–180 | 0,15–0,30 | 2–4 |
| AISI 316L | Чистовое точение | 150–220 | 0,05–0,12 | 0,3–1,5 |
| Ti-6Al-4V (ISO S) | Черновое точение | 60–100 | 0,15–0,25 | 1,5–3,0 |
| Ti-6Al-4V | Трохоидальное фрезерование | 80–150 | fz 0,04–0,08 | ap 2–4×D / ae 10–15%D |
| Inconel 718 (ISO S) | Черновое точение | 30–60 | 0,10–0,20 | 1,0–2,5 |
| Inconel 718 | Чистовое точение | 40–80 | 0,05–0,12 | 0,3–1,0 |
| Waspaloy (ISO S) | Точение | 25–50 | 0,08–0,15 | 0,5–1,5 |
Сравнительная таблица покрытий для ISO M и S
| Покрытие | Теплостойкость | ISO M | ISO S (Ti) | ISO S (Ni) | Прим. |
|---|---|---|---|---|---|
| TiAlN PVD | 900°C | Хорошо | Ограниченно (Ti реакция) | Удовлетворительно | Предыдущее поколение |
| AlCrN PVD | 1 100°C | Отлично | Отлично | Хорошо | Нет Ti — инертен |
| AlTiSiN (нанокомп.) | 1 100°C | Хорошо | Хорошо | Отлично | Для суперсплавов |
| MT-CVD TiCN + PVD | 1 000°C | Отлично (черновое) | Ограниченно | Удовлетворительно | Гибрид |
| CBN Low-content | 1 400°C | Нет (Ni реакция) | Нет (Ti реакция) | Для чернового | Только суперсплавы |
Часто задаваемые вопросы
Почему пластина с TiAlN не работает на титане, если Ti — основа сплава TiAlN?
При высоких температурах резания (800–1 000°C) атомы Ti из покрытия TiAlN диффундируют в Ti-сплав заготовки, образуя химическую связь. Это адгезионный износ: покрытие буквально «растворяется» в обрабатываемом материале. AlCrN не содержит атомов Ti в матрице — химическая реакция невозможна. Парадокс: содержащее Ti покрытие неприменимо именно для обработки Ti.
Что выгоднее для нержавеющей стали — сменить пластины на новый сплав или повысить давление СОЖ?
Оба фактора важны, и максимальный результат даёт их сочетание. Но если выбирать: новый инструментальный материал (переход на AlCrN-покрытие и UFG-субстрат) обычно даёт прирост ресурса 2–4× при тех же режимах. Высококонцентрированная СОЖ без смены инструмента — прирост 1,5–2×. Совместное применение нового инструмента и правильной СОЖ — прирост 4–8×.
Оправдывает ли себя дорогой нанокомпозитный инструмент экономически?
Стоимость инструмента обычно составляет 3–8% себестоимости детали при обработке труднообрабатываемых материалов. Двукратный рост стоимости инструмента при трёхкратном увеличении ресурса означает снижение удельной стоимости резания на 33%. При добавлении повышения скорости (что сокращает машинное время) — экономия 40–60% операционных затрат на деталь. При обработке ISO M/S современный инструмент всегда экономически оправдан.
Как понять, что пластина специализирована именно для ISO M/S, а не является универсальной?
В каталогах производителей марка инструмента для ISO M/S имеет конкретные обозначения: «for stainless steel», «for heat resistant alloys», или маркировку ISO M10–M30 / S05–S20. Геометрия пластин для ISO M: обязательно позитивная (положительный задний угол); для ISO S — острая позитивная с усиленным субстратом. Если пластина маркирована P+M+K — она универсальная, не оптимизированная специально для ISO M.
Каков реальный выигрыш при переходе на новые марки при обработке Inconel 718?
Типичные данные при переходе с TiAlN PVD предыдущего поколения на AlTiSiN нанокомпозит: ресурс пластины возрастает с 5–8 деталей до 15–25 деталей при точении. Скорость резания повышается с 40 до 60–80 м/мин без снижения ресурса. Суммарно: производительность в 2–3 раза, стоимость резания на деталь — снижение на 40–55%.
