Инструментальные материалы: виды, свойства и применение в металлообработке
Инструментальный материал — фундамент, на котором строится вся система резания. Как бы правильно ни были выбраны геометрия, режимы и покрытие, неверный выбор базового материала инструмента сделает обработку неэффективной. В этой статье систематически разберём все классы инструментальных материалов — от быстрорежущих сталей до поликристаллического алмаза — с их ключевыми свойствами, ограничениями и областями применения.
1. Требования к инструментальным материалам
Идеальный инструментальный материал должен одновременно обладать несовместимыми свойствами: высокой твёрдостью (чтобы не изнашиваться) и высокой вязкостью (чтобы не ломаться). На практике все инструментальные материалы — это компромисс между этими двумя характеристиками.
| Свойство | Зачем нужно |
|---|---|
| Твёрдость при высоких температурах (горячая твёрдость) | Сопротивление абразивному износу и пластической деформации при нагреве |
| Вязкость (сопротивление разрушению) | Стойкость к сколам и поломке при ударных нагрузках |
| Химическая инертность | Стойкость к диффузионному и окислительному износу |
| Теплопроводность | Отвод тепла из зоны резания |
| Модуль упругости | Жёсткость инструмента, точность |
2. Быстрорежущие стали (HSS)
Быстрорежущая сталь (High Speed Steel) — легированная сталь с высоким содержанием вольфрама (W), молибдена (Mo), хрома (Cr) и ванадия (V). Сохраняет твёрдость HRC 62–65 до температуры 550–650°C.
Основные марки
- HSS-G (М2 по ASTM, Р6М5 по ГОСТ) — базовая марка. Универсальное применение: свёрла, метчики, развёртки, фрезы для общего машиностроения;
- HSS-Co (M35, M42 / Р6М5К5) — с добавкой кобальта 5–8%. Повышенная горячая твёрдость, применяется для нержавеющих и высоколегированных сталей;
- HSS-E (HSSE, PM-HSS) — порошковая металлургия. Более равномерное распределение карбидов, повышенная вязкость и износостойкость. Для точного и производительного инструмента (метчики, свёрла малого диаметра).
Применение
- Свёрла HSS — универсальные, для ручного и станочного применения;
- Метчики — HSS-G и HSSE в большинстве случаев;
- Монолитные фрезы HSS — для мягких материалов и ручного инструмента.
Преимущества и ограничения
Достоинства: высокая вязкость (не боится ударов), возможность заточки, низкая цена. Ограничения: ограниченная горячая твёрдость — при Vc > 40–50 м/мин на стали быстро теряет режущую способность. Не применим для высокопроизводительной обработки.
3. Твёрдый сплав (Carbide, HM/TC)
Твёрдый сплав — порошковый композит на основе карбида вольфрама (WC) с кобальтовой связкой (Co). Содержание Co — 3–25%, что определяет баланс твёрдости и вязкости. Твёрдость HV 1200–1900, горячая твёрдость до 900°C.
Классификация по ISO
ISO 513 делит твёрдые сплавы на группы применения, обозначаемые буквами и цветами — P (сталь, синий), M (нержавеющая сталь, жёлтый), K (чугун, красный), N (цветные металлы, зелёный), S (жаропрочные сплавы, жёлтый), H (закалённые стали, серый). Внутри каждой группы числа 01–50 указывают соотношение твёрдости и вязкости: малое число — твёрже, большое — вязче.
Применение

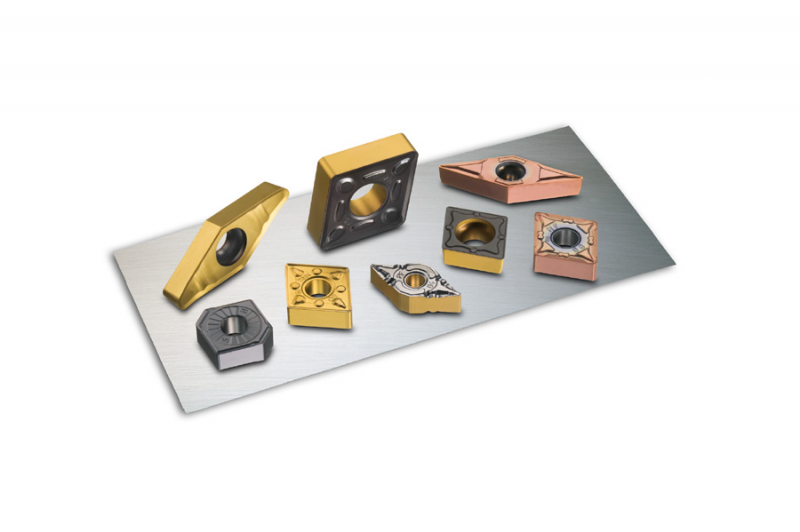

Твёрдый сплав — материал абсолютного большинства современного режущего инструмента: сменных пластин, свёрл, концевых фрез. Оптимален для скоростей 80–400 м/мин в зависимости от материала и операции.
4. Режущая керамика
Режущая керамика — материал на основе оксида алюминия (Al₂O₃) или нитрида кремния (Si₃N₄), иногда с добавками TiC/TiN. Твёрдость HV 1700–2400, горячая твёрдость до 1200°C. Это позволяет работать при скоростях резания 300–1500 м/мин — в 3–5 раз выше, чем у твёрдого сплава.
Виды керамики
- Белая (оксидная) керамика Al₂O₃ — высокая твёрдость, химически инертна. Применяется для точения серого чугуна на высоких скоростях;
- Смешанная (чёрная) керамика Al₂O₃+TiC — повышенная прочность по сравнению с белой. Точение стали и чугуна;
- Нитридсиликатная (Si₃N₄) — исключительная стойкость к термоударам. Высокопроизводительная обработка чугуна (>1000 м/мин), черновое фрезерование серого чугуна;
- Упрочнённая (whisker) керамика Al₂O₃+SiC — волокна SiC повышают трещиностойкость. Обработка жаропрочных сплавов (S-группа) на высоких скоростях.
Ограничения
Керамика очень хрупка — не переносит ударных нагрузок, вибраций и прерывистого резания (кроме Si₃N₄). Не применяется для алюминия (химически реагирует) и без охлаждения на прерывистом резании.
5. Кермет (Cermet)
Кермет — композит на основе TiC или TiCN со связкой из никеля/кобальта. Название происходит от «Ceramic + Metal». Занимает промежуточное положение между твёрдым сплавом и керамикой: твёрже сплава, вязче керамики.
Ключевое достоинство кермета — химическая инертность к стали. Это обеспечивает минимальное наростообразование и чистую обработанную поверхность. Применяется для чистового точения стали и нержавеющей стали при скоростях 150–400 м/мин с малыми подачами (0,05–0,2 мм/об). Не применим для чугуна (высокое абразивное воздействие).
6. Кубический нитрид бора (CBN/PCBN)
Поликристаллический кубический нитрид бора (PCBN) — второй по твёрдости материал после алмаза (HV 3000–4000). Не вступает в химическую реакцию с железом. Стабилен до температуры 1400°C.
Применение
PCBN предназначен исключительно для обработки твёрдых материалов:
- Закалённые стали HRC 45–70 — точение «от закалки», замена шлифования;
- Отбелённый чугун — высокоскоростное точение и фрезерование;
- Порошковые металлы и наплавки на основе железа.
Нельзя применять для алюминия, магния и мягких незакалённых сталей — при пониженной твёрдости материала PCBN работает нестабильно и быстро изнашивается.
7. Поликристаллический алмаз (PCD/PKD)
Поликристаллический алмаз — наиболее твёрдый из доступных инструментальных материалов (HV 6000–10000). Спаяные кристаллы алмаза в металлической матрице. Теплостойкость — до 600°C (при более высоких температурах алмаз графитизируется).
Применение
- Алюминий и его сплавы — финишное точение и фрезерование, Ra < 0,2 мкм;
- Медь, латунь, бронза;
- Металломатричные композиты (MMC) с алмазным или SiC наполнителем;
- CFRP (углепластики), стеклопластики — режет абразивные волокна;
- Дерево, МДФ, ПВХ.
Категорически нельзя применять PCD для обработки сталей и чугуна — углерод алмаза вступает в химическую реакцию с железом при температуре резания, инструмент быстро разрушается.
8. Сводная таблица свойств
| Материал | Твёрдость HV | Теплостойкость, °C | Вязкость | Vc, м/мин | Главное применение |
|---|---|---|---|---|---|
| HSS-G | 800–900 | 550 | Очень высокая | 15–50 | Метчики, свёрла, фрезы общего применения |
| HSS-Co | 900–1000 | 630 | Высокая | 20–60 | Нержавеющая сталь, труднообрабатываемые сплавы |
| Твёрдый сплав WC-Co | 1200–1900 | 900 | Средняя | 80–500 | Универсальное применение, все материалы |
| Кермет TiC/TiCN | 1800–2200 | 1000 | Низкая–средняя | 150–400 | Чистовое точение стали, нержавейки |
| Керамика Al₂O₃ | 1800–2400 | 1200 | Низкая | 300–1500 | Чугун, закалённые стали |
| CBN/PCBN | 3000–4500 | 1400 | Очень низкая | 100–500 | Закалённые стали HRC 45+, отбелённый чугун |
| PCD (алмаз) | 6000–10000 | 600 | Очень низкая | 300–3000 | Алюминий, цветные металлы, CFRP, пластики |
9. Алгоритм выбора материала инструмента
- Обрабатываемый материал: сталь → твёрдый сплав или HSS; нержавейка → твёрдый сплав HSS-Co; чугун → твёрдый сплав или керамика; алюминий → PCD или твёрдый сплав без покрытия; закалённая сталь HRC45+ → PCBN;
- Тип операции: прерывистое резание, ударные нагрузки → HSS или вязкий твёрдый сплав; непрерывное точение → возможна керамика или кермет;
- Скорость резания: Vc < 50 м/мин → HSS; 50–400 м/мин → твёрдый сплав; 300–1500 м/мин → керамика; 100–500 м/мин → PCBN;
- Требования к точности: Ra < 0,4 мкм → кермет (сталь), PCD (алюминий) или шлифование;
- Бюджет: PCD и PCBN — высокая стоимость, но значительный ресурс. Оправданы при серийном производстве.
10. FAQ
- В чём разница между твёрдым сплавом и керметом?
- Твёрдый сплав — основа WC (карбид вольфрама) + Co (кобальтовая связка). Кермет — основа TiC или TiCN + Ni/Co. Кермет химически более инертен к стали (меньше наростообразование), обеспечивает лучшее качество поверхности при чистовом точении. Но хуже переносит ударные нагрузки и менее универсален. Твёрдый сплав применим для большего диапазона материалов и операций.
- Почему PCD нельзя применять для стали?
- При температуре резания (400–600°C) происходит химическая реакция между углеродом алмаза и железом — диффузия атомов Fe в структуру PCD и образование карбидов железа. Это разрушает материал кромки значительно быстрее, чем механический износ. Кроме того, высокое химическое сродство алмаза с железом вызывает интенсивное наростообразование.
- Когда керамика выгоднее твёрдого сплава?
- Керамика выгодна, когда требуется обрабатывать серый чугун или закалённую сталь на скоростях, при которых твёрдый сплав не обеспечивает достаточную стойкость. Типичный пример: обработка тормозных дисков из серого чугуна при Vc 600–1200 м/мин — при этих скоростях керамика имеет значительно больший ресурс и лучшую производительность.
- Что такое «мелкозернистый» твёрдый сплав?
- Размер зерна карбида вольфрама в твёрдом сплаве напрямую влияет на его свойства. Мелкозернистый сплав (зерно 0,4–0,8 мкм) — более твёрдый и износостойкий, лучше держит острую кромку. Применяется для монолитного инструмента малого диаметра и пластин для финишной обработки. Крупнозернистый (2–5 мкм) — более вязкий, для черновых операций.
- Как влияет содержание кобальта в твёрдом сплаве?
- Кобальт — пластичная металлическая связка в твёрдом сплаве. Чем больше Co (8–25%), тем вязче и прочнее сплав, но тем ниже его твёрдость и износостойкость. Малое содержание Co (3–6%) — для чистовых операций и высокоскоростной обработки; большое (10–15%) — для черновых операций с ударными нагрузками.
- Можно ли заточить твердосплавный инструмент самостоятельно?
- Монолитный твердосплавный инструмент (фрезы, свёрла) можно заточить на специализированном заточном станке с алмазным кругом. Для правильной заточки необходимо точно воспроизвести исходную геометрию — это требует специальных станков и компетенций. Сменные твердосплавные пластины не перетачиваются — они просто переворачиваются на другую кромку.
11. Вывод
Выбор инструментального материала — первое и важнейшее технологическое решение при проектировании операции. Твёрдый сплав перекрывает подавляющее большинство задач современной металлообработки; HSS остаётся незаменимым для метчиков, ручного инструмента и мелкосерийного производства; керамика, кермет, CBN и PCD — специализированные материалы для конкретных ниш, где дают принципиально лучший результат.
